使用 LaTeX 进行文本渲染

Matplotlib 可以使用 LaTeX 来渲染文本。这可以通过 在您的 rcParams 中设置，或者通过在单个对象上将属性设置为 True 来激活。通过 LaTeX 处理文本比 Matplotlib 非常强大的mathtext 慢，但更灵活，因为可以使用不同的 LaTeX 包（字体包、数学包等）。结果可能是惊人的，尤其是当您注意在图形中使用与主文档中相同的字体时。text.usetex : TrueusetexText

Matplotlib 的 LaTeX 支持需要一个工作的LaTeX安装。对于 *Agg 后端，还需要dvipng ；对于 PS 后端， 还需要PSfrag、dvips和Ghostscript。对于 PDF 和 SVG 后端，如果 LuaTeX 存在，它将用于加快一些后处理步骤，但请注意，它不用于解析 TeX 字符串本身（仅支持 LaTeX）。这些外部依赖项的可执行文件必须全部位于您的PATH.

仅支持少数字体系列（由PSNFSS方案定义）。此处列出了它们，以及自动使用的相应 LaTeX 字体选择命令和 LaTeX 包。

普通家庭	字体
衬线 ( \rmfamily)	Computer Modern Roman, Palatino ( mathpazo), Times ( mathptmx), Bookman ( bookman), New Century Schoolbook ( newcent), Charter ( charter)
无衬线 ( \sffamily)	Computer Modern Serif, Helvetica ( helvet), Avant Garde ( avant)
草书 ( \rmfamily)	Zapf Chancery ( chancery)
等宽 ( \ttfamily)	电脑现代打字机、快递（courier）

默认字体系列（不需要加载任何 LaTeX 包）是 Computer Modern。所有其他系列都是 Adob​​e 字体。Times 和 Palatino 都有自己的数学字体，而其他 Adob​​e serif 字体则使用 Computer Modern 数学字体。

要启用 LaTeX 并选择字体，请使用例如：

plt.rcParams.update({
    "text.usetex": True,
    "font.family": "Helvetica"
})

或等效地，将您的matplotlibrc设置为：

text.usetex : true
font.family : Helvetica

也可以改为设置font.family为通用系列名称之一，然后配置相应的通用系列；例如：

plt.rcParams.update({
    "text.usetex": True,
    "font.family": "sans-serif",
    "font.sans-serif": "Helvetica",
})

（在 Matplotlib 3.5 之前，这是必需的方法）。

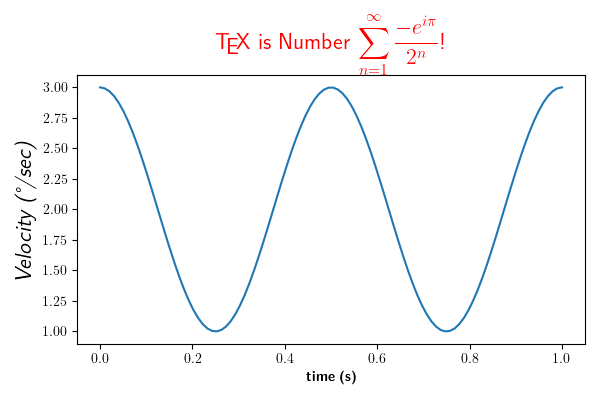

这是标准示例， 使用 TeX 渲染数学方程：

请注意，不支持显示数学模式 ( )，但添加命令，如上面的演示，将产生相同的结果。$$ e=mc^2 $$\displaystyle

非 ASCII 字符（例如上面 y 标签中的度数符号）在inputenc支持的范围内得到支持。

笔记

为了与非 usetex 情况保持一致，Matplotlib 特殊情况下换行，以便单个换行产生换行符（而不是在标准 LaTeX 中被解释为空格）。

Matplotlib 使用underscore包，因此下划线 ( _) 在文本模式下“按原样”打印（而不是像在标准 LaTeX 中那样导致错误）。下划线仍然在数学模式中引入下标。

笔记

某些字符需要在 TeX 中进行特殊转义，例如：

# $ % & ~ ^ \ { } \( \) \[ \]

因此，这些字符的行为会有所不同 rcParams["text.usetex"]（默认值：False）。如上所述，下划线 ( _) 不需要在数学模式之外转义。

PostScript 选项

为了生成可以嵌入到新 LaTeX 文档中的封装 PostScript (EPS) 文件，Matplotlib 的默认行为是提取输出，这会删除 LaTeX 使用的一些在 EPS 文件中非法的 PostScript 运算符。此步骤会产生一些用户可能无法接受的结果，因为文本被粗略地光栅化并转换为位图，它不像标准 PostScript 那样可缩放，并且文本不可搜索。一种解决方法是在 rc 设置中将rcParams["ps.distiller.res"]（默认6000值：）设置为更高的值（可能是 6000），这将生成更大的文件，但可能看起来更好并且可以合理扩展。需要Poppler或Xpdf的更好的解决方法可以通过将rcParams["ps.usedistiller"]（默认值None：）更改为来激活xpdf. 这种替代方法可以生成 PostScript 而不对文本进行光栅化，因此它可以正确缩放，可以在 Adob​​e Illustrator 中进行编辑，并可以在 pdf 文档中搜索文本。

可能的挂断

• 在 Windows 上，PATH可能需要修改环境变量以包含包含latex、dvipng 和ghostscript 可执行文件的目录。有关详细信息，请参阅环境变量和 在 Windows中设置环境变量。

• 将 MiKTeX 与 Computer Modern 字体一起使用，如果您得到奇怪的 *Agg 和 PNG 结果，请转到 MiKTeX/Options 并更新您的格式文件

• 在 Ubuntu 和 Gentoo 上，基本的 texlive 安装不附带 type1cm 包。您可能需要安装一些额外的软件包才能获得与其他 LaTeX 发行版捆绑在一起的所有好东西。

• 已经取得了一些进展，因此 Matplotlib 直接使用 dvi 文件进行文本布局。这允许 LaTeX 用于带有 pdf 和 svg 后端以及 *Agg 和 PS 后端的文本布局。将来，LaTeX 安装可能是唯一的外部依赖项。

故障排除

• 尝试删除您的.matplotlib/tex.cache目录。如果您不知道在哪里可以找到.matplotlib，请参阅matplotlib 配置和缓存目录位置。

• 确保 LaTeX、dvipng 和 ghostscript 都可以正常工作并在您的 PATH.

• 确保您尝试在 LaTeX 文档中执行的操作是可能的，确保您的 LaTeX 语法有效，并且在必要时使用原始字符串以避免意外的转义序列。

• rcParams["text.latex.preamble"]（默认值：）''不受官方支持。这个选项提供了很大的灵活性，以及​​很多导致问题的方法。请在向邮件列表报告问题之前禁用此选项。

• 如果您仍需要帮助，请参阅获得帮助。
