注释#

使用 Matplotlib 注释文本。

from matplotlib import pyplot as plt

基本注释#

basic 的使用text()会将文本放置在轴上的任意位置。文本的一个常见用例是注释绘图的某些特征,该 annotate()方法提供了帮助功能以使注释变得容易。在注释中,需要考虑两点:参数 xy表示的注释位置和文本xytext的位置。这两个参数都是元组。(x, y)

../../_images/sphx_glr_annotation_basic_001.png

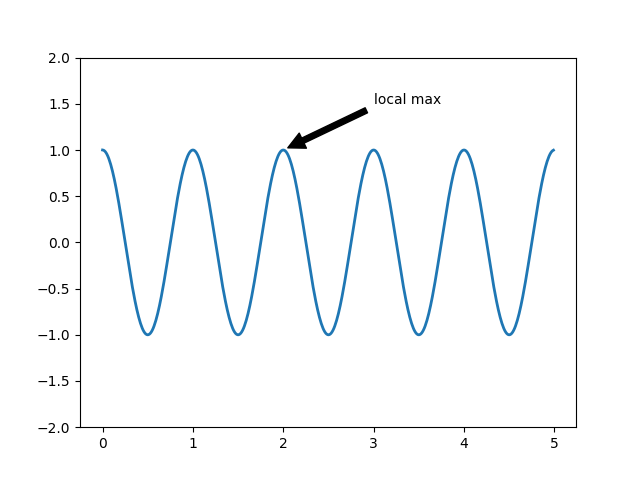

在此示例中,xy(箭头提示)和xytext位置(文本位置)都在数据坐标中。有多种其他坐标系可供选择——您可以使用以下字符串之一为 xycoordstextcoords指定xyxytext的坐标系(默认为“数据”)

争论

坐标系

'数字点'

图左下角的点

'数字像素'

图左下角的像素

'数字分数'

(0, 0) 为左下角,(1, 1) 为右上角

'轴点'

坐标轴左下角的点

'轴像素'

坐标轴左下角的像素

'轴分数'

(0, 0) 是轴的左下角, (1, 1) 是右上角

'数据'

使用轴数据坐标系

例如,要将文本坐标放在分数轴坐标中,可以这样做:

ax.annotate('local max', xy=(3, 1),  xycoords='data',
            xytext=(0.8, 0.95), textcoords='axes fraction',
            arrowprops=dict(facecolor='black', shrink=0.05),
            horizontalalignment='right', verticalalignment='top',
            )

对于物理坐标系(点或像素),原点是图形或轴的左下角。

或者,您可以通过在可选关键字参数arrowprops中提供箭头属性字典来启用从文本到注释点的箭头绘制。

箭头道具

描述

宽度

箭头的宽度(以磅为单位)

压裂

头部占据的箭头长度的分数

头宽

箭头底部的宽度(以磅为单位)

收缩

将尖端和底部从带注释的点和文本移开一些百分比

**kwargs

的任何键matplotlib.patches.Polygon,例如,facecolor

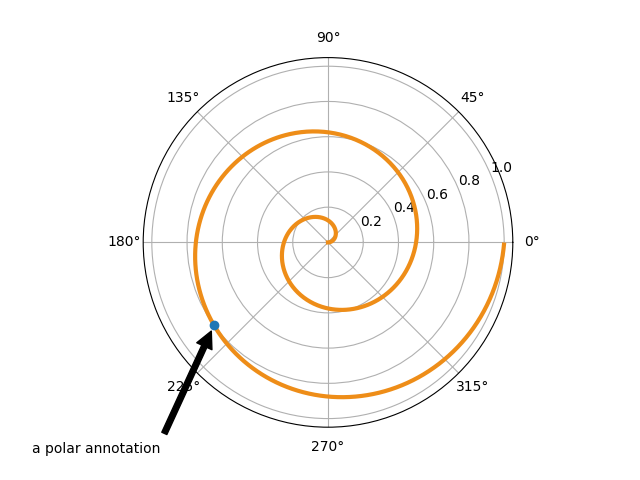

在下面的示例中,xy点位于本地坐标中(xycoords默认为“数据”)。对于极轴,这是在(θ,半径)空间中。此示例中的文本放置在分数图形坐标系中。像 Horizo ​​ntalalignmentverticalalignmentfontsizematplotlib.text.Text这样的 关键字参数被传递给 实例。annotateText

../../_images/sphx_glr_annotation_polar_001.png

有关您可以使用注释(包括花哨的箭头)做的所有狂野和奇妙的事情的更多信息,请参阅高级注释注释图

除非您已经阅读基本注释,否则不要继续, text()并且annotate()

高级注释#

用框注释文本#

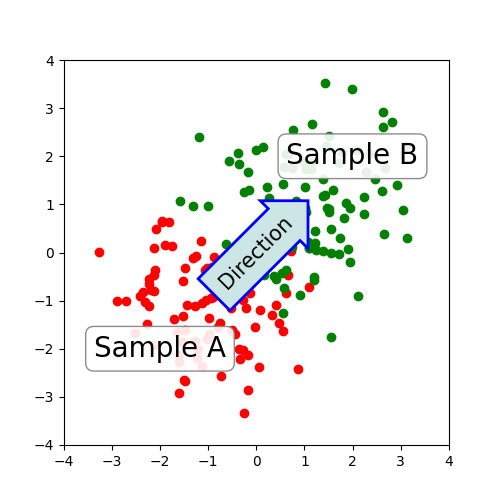

让我们从一个简单的例子开始。

../../_images/sphx_glr_annotate_text_arrow_001.png

text接受一个bbox关键字参数,它在文本周围绘制一个框:

t = ax.text(
    0, 0, "Direction", ha="center", va="center", rotation=45, size=15,
    bbox=dict(boxstyle="rarrow,pad=0.3", fc="cyan", ec="b", lw=2))

可以通过以下方式访问与文本关联的补丁对象:

bb = t.get_bbox_patch()

返回值是一个FancyBboxPatch;可以照常访问和修改补丁属性(facecolor、edgewidth 等)。 FancyBboxPatch.set_boxstyle设置盒子形状:

bb.set_boxstyle("rarrow", pad=0.6)

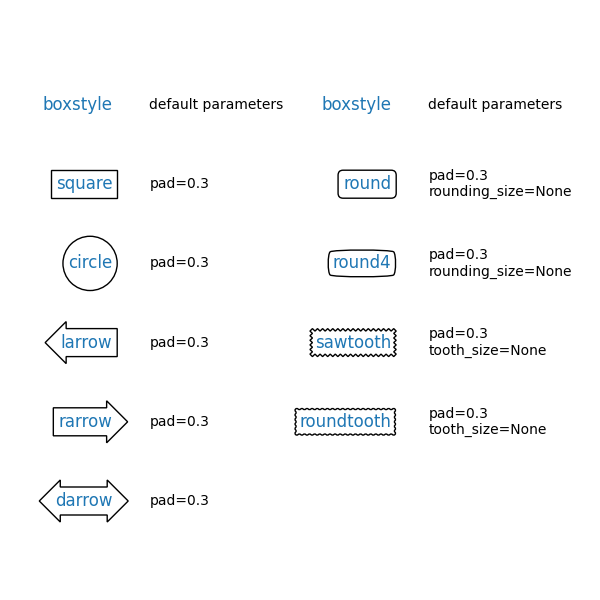

参数是框样式的名称,其属性作为关键字参数。目前,实现了以下框样式。

班级

姓名

属性

圆圈

circle

垫=0.3

箭头

darrow

垫=0.3

拉罗

larrow

垫=0.3

R箭头

rarrow

垫=0.3

圆形的

round

垫=0.3,rounding_size=无

第四轮

round4

垫=0.3,rounding_size=无

圆齿

roundtooth

垫=0.3,tooth_size=无

锯齿

sawtooth

垫=0.3,tooth_size=无

正方形

square

垫=0.3

../../_images/sphx_glr_fancybox_demo_001.png

请注意,属性参数可以在样式名称中用逗号分隔(这种形式可以在初始化文本实例时用作 bbox 参数的“boxstyle”值)

bb.set_boxstyle("rarrow,pad=0.6")

用箭头注释#

annotate绘制连接 Axes 中两点的箭头:

ax.annotate("Annotation",
            xy=(x1, y1), xycoords='data',
            xytext=(x2, y2), textcoords='offset points',
            )

这使用textcoords中给出的xytext处的文本注释给定坐标 ( xycoords ) 中xy处的点。通常,注释点在数据坐标中指定,注释文本在偏移点中指定。查看可用的坐标系。annotate

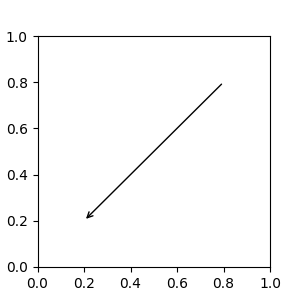

通过指定arrowprops参数,可以选择绘制连接xyxytext的箭头。要仅绘制箭头,请使用空字符串作为第一个参数。

ax.annotate("",
            xy=(0.2, 0.2), xycoords='data',
            xytext=(0.8, 0.8), textcoords='data',
            arrowprops=dict(arrowstyle="->",
                            connectionstyle="arc3"),
            )
../../_images/sphx_glr_annotate_simple01_001.png

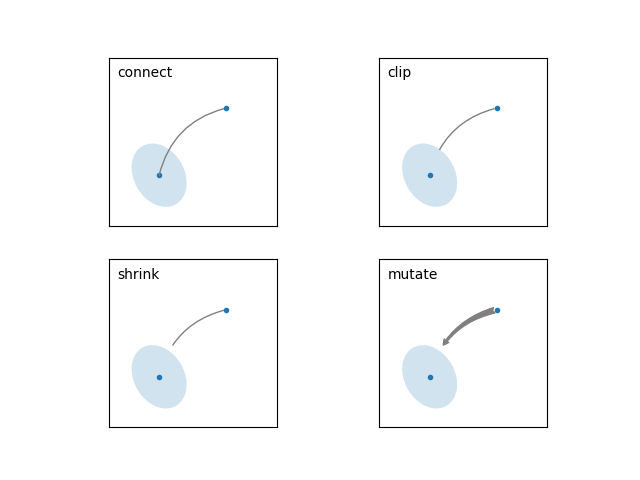

箭头绘制如下:

  1. 连接两点的路径被创建,由 connectionstyle参数指定。

  2. 如果设置了补丁,则路径被剪裁以避免补丁patchApatchB

  3. 路径进一步缩小了shrinkAshrinkB(以像素为单位)。

  4. 路径被转换为箭头补丁,由arrowstyle 参数指定。

../../_images/sphx_glr_annotate_explain_001.png

两点之间的连接路径的创建由 connectionstyle键控制,并且可以使用以下样式。

姓名

属性

angle

角度A=90,角度B=0,弧度=0.0

angle3

角度A=90,角度B=0

arc

角度A=0,角度B=0,armA=无,armB=无,rad=0.0

arc3

弧度=0.0

bar

armA=0.0,armB=0.0,分数=0.3,角度=无

请注意,angle3和中的“3”arc3表示生成的路径是二次样条线段(三个控制点)。正如下面将要讨论的,一些箭头样式选项只能在连接路径是二次样条时使用。

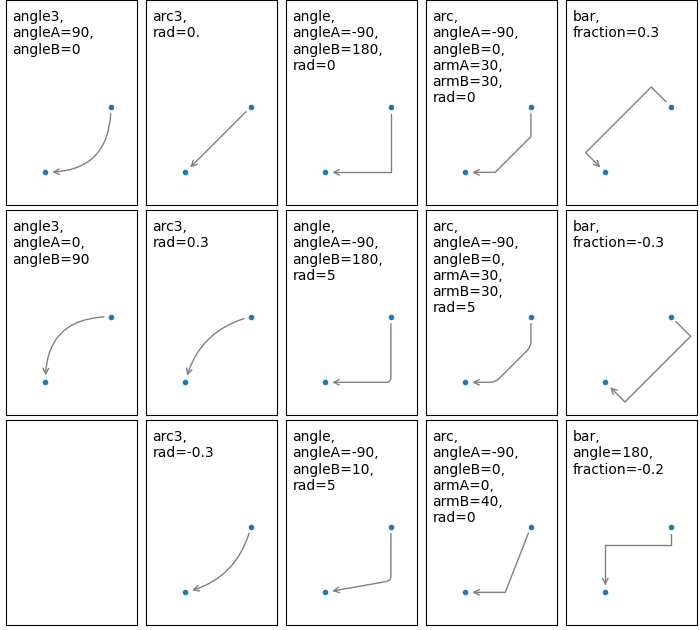

在下面的示例中(有限地)演示了每种连接样式的行为。(警告:bar样式的行为目前没有很好的定义,将来可能会改变)。

../../_images/sphx_glr_connectionstyle_demo_001.png

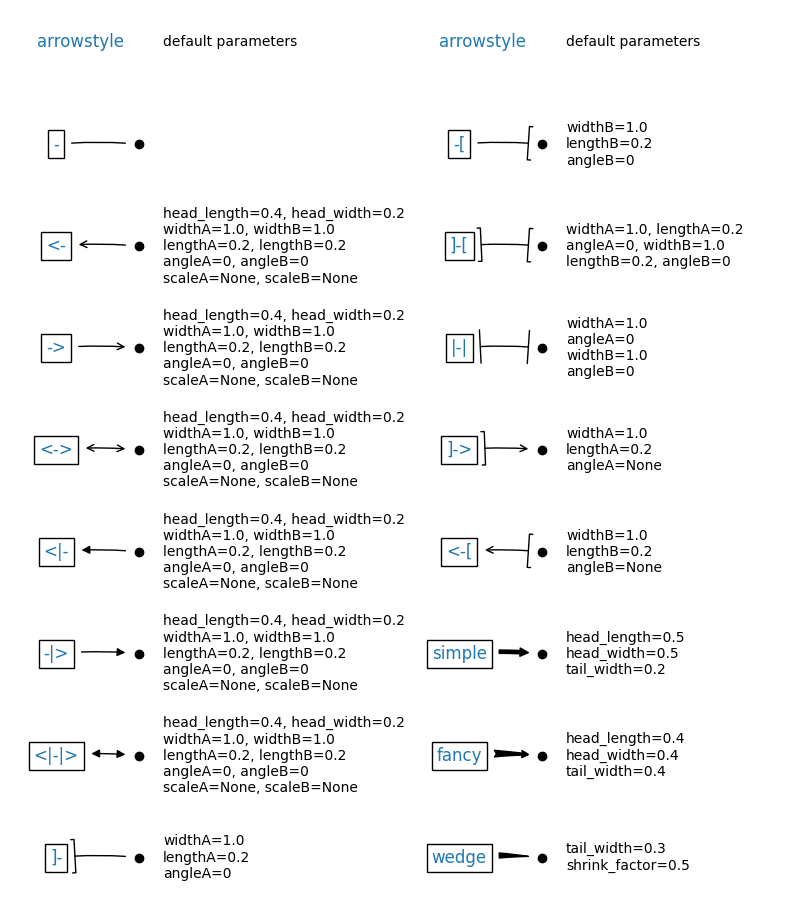

根据给定的arrowstyle.

姓名

属性

-

没有任何

->

头长=0.4,头宽=0.2

-[

宽度B=1.0,长度B=0.2,角度B=无

|-|

宽度A=1.0,宽度B=1.0

-|>

头长=0.4,头宽=0.2

<-

头长=0.4,头宽=0.2

<->

头长=0.4,头宽=0.2

<|-

头长=0.4,头宽=0.2

<|-|>

头长=0.4,头宽=0.2

fancy

head_length=0.4,head_width=0.4,tail_width=0.4

simple

head_length=0.5,head_width=0.5,tail_width=0.2

wedge

tail_width=0.3,shrink_factor=0.5

../../_images/sphx_glr_fancyarrow_demo_001.png

某些箭头样式仅适用于生成二次样条线段的连接样式。它们是fancysimplewedge。对于这些箭头样式,您必须使用“angle3”或“arc3”连接样式。

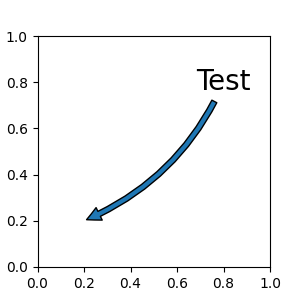

如果给出注释字符串,则 patchA 默认设置为文本的 bbox 补丁。

../../_images/sphx_glr_annotate_simple02_001.png

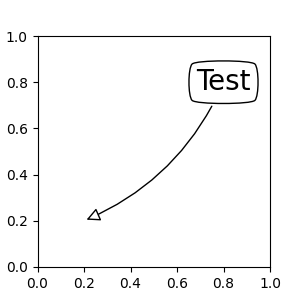

与 一样text,可以使用bbox 参数在文本周围绘制一个框。

../../_images/sphx_glr_annotate_simple03_001.png

默认情况下,起点设置为文本范围的中心。这可以通过relpos键值进行调整。这些值被标准化为文本的范围。例如,(0, 0) 表示左下角,(1, 1) 表示右上角。

../../_images/sphx_glr_annotate_simple04_001.png

将艺术家放置在锚定的轴位置#

可以将某些艺术家类别放置在 Axes 中的锚定位置。一个常见的例子是图例。这种类型的艺术家可以通过使用OffsetBox类来创建。matplotlib.offsetbox在和 中 提供了一些预定义的类mpl_toolkits.axes_grid1.anchored_artists

from matplotlib.offsetbox import AnchoredText

fig, ax = plt.subplots()
at = AnchoredText(
    "Figure 1a", prop=dict(size=15), frameon=True, loc='upper left')
at.patch.set_boxstyle("round,pad=0.,rounding_size=0.2")
ax.add_artist(at)
注释
<matplotlib.offsetbox.AnchoredText object at 0x7f2cdd7d9cf0>

loc关键字的含义与 legend 命令中的含义相同。

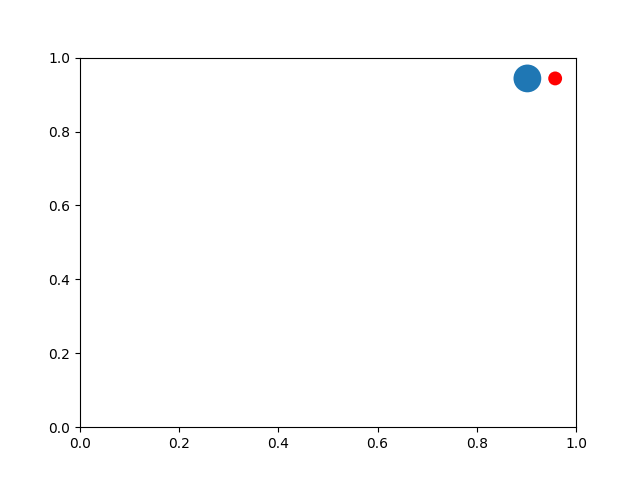

一个简单的应用是当艺术家(或艺术家集合)的大小在创建期间以像素大小为单位时已知。例如,如果要绘制一个固定大小为 20 像素 x 20 像素(半径 = 10 像素)的圆,可以使用 AnchoredDrawingArea. 该实例是使用绘图区域的大小(以像素为单位)创建的,并且可以将任意艺术家添加到绘图区域。请注意,添加到绘图区域的艺术家的范围与绘图区域本身的位置无关。只有初始大小很重要。

添加到绘图区域的艺术家不应该有一个变换集(它将被覆盖)并且这些艺术家的尺寸被解释为一个像素坐标,即上面例子中圆的半径是10像素和5像素, 分别。

from matplotlib.patches import Circle
from mpl_toolkits.axes_grid1.anchored_artists import AnchoredDrawingArea

fig, ax = plt.subplots()
ada = AnchoredDrawingArea(40, 20, 0, 0,
                          loc='upper right', pad=0., frameon=False)
p1 = Circle((10, 10), 10)
ada.drawing_area.add_artist(p1)
p2 = Circle((30, 10), 5, fc="r")
ada.drawing_area.add_artist(p2)
ax.add_artist(ada)
注释
<mpl_toolkits.axes_grid1.anchored_artists.AnchoredDrawingArea object at 0x7f2cde0e07f0>

有时,您希望您的艺术家使用数据坐标(或画布像素以外的坐标)进行缩放。你可以使用 AnchoredAuxTransformBox类。这类似于 AnchoredDrawingArea除了艺术家的范围是在绘制时间期间根据指定的变换确定的。

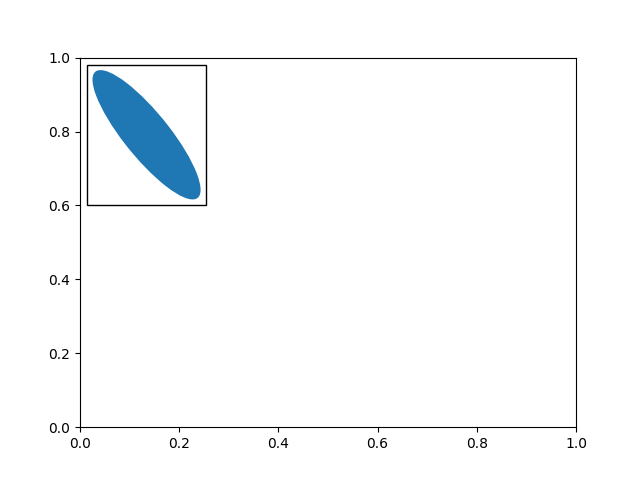

下面示例中的椭圆将具有对应于数据坐标中的 0.1 和 0.4 的宽度和高度,并且将在轴的视图范围发生变化时自动缩放。

from matplotlib.patches import Ellipse
from mpl_toolkits.axes_grid1.anchored_artists import AnchoredAuxTransformBox

fig, ax = plt.subplots()
box = AnchoredAuxTransformBox(ax.transData, loc='upper left')
el = Ellipse((0, 0), width=0.1, height=0.4, angle=30)  # in data coordinates!
box.drawing_area.add_artist(el)
ax.add_artist(box)
注释
<mpl_toolkits.axes_grid1.anchored_artists.AnchoredAuxTransformBox object at 0x7f2cde48dea0>

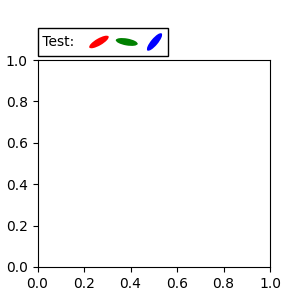

与图例一样,可以设置 bbox_to_anchor 参数。使用 HPacker 和 VPacker,您可以像图例中那样排列(?)艺术家(事实上,这就是图例的创建方式)。

../../_images/sphx_glr_anchored_box04_001.png

请注意,与图例不同的bbox_transform是,默认情况下设置为 IdentityTransform。

注释的坐标系#

Matplotlib 注释支持多种类型的坐标。一些在基本注释中描述;更高级的选项是

  1. 一个Transform实例。例如,

    ax.annotate("Test", xy=(0.5, 0.5), xycoords=ax.transAxes)


    等同于

    ax.annotate("Test", xy=(0.5, 0.5), xycoords="axes fraction")


    这允许在另一个轴上注释一个点:

    fig, (ax1, ax2) = plt.subplots(1, 2)
    ax2.annotate("Test", xy=(0.5, 0.5), xycoords=ax1.transData,
                 xytext=(0.5, 0.5), textcoords=ax2.transData,
                 arrowprops=dict(arrowstyle="->"))

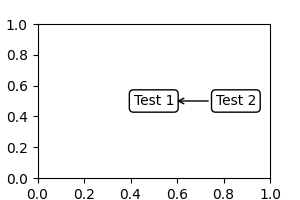

  2. 一个Artist实例。xy值(或xytext)被解释为艺术家的 bbox 的小数坐标( get_window_extent 的返回值

    an1 = ax.annotate("Test 1", xy=(0.5, 0.5), xycoords="data",
                      va="center", ha="center",
                      bbox=dict(boxstyle="round", fc="w"))
    an2 = ax.annotate("Test 2", xy=(1, 0.5), xycoords=an1,  # (1, 0.5) of the an1's bbox
                      xytext=(30, 0), textcoords="offset points",
                      va="center", ha="left",
                      bbox=dict(boxstyle="round", fc="w"),
                      arrowprops=dict(arrowstyle="->"))

    ../../_images/sphx_glr_annotate_simple_coord01_001.png

    请注意,您必须确保在绘制an2之前确定坐标艺术家(上例中的an1 )的范围。通常,这意味着需要在 an1 之后绘制an2

  3. 一个可调用对象,它将渲染器实例作为单个参数,并返回 aTransform或 a BboxBase。然后返回值在 (1) 中处理,用于转换,或在 (2) 中,用于 bbox。例如,

    an2 = ax.annotate("Test 2", xy=(1, 0.5), xycoords=an1,
                      xytext=(30, 0), textcoords="offset points")


    等同于:

    an2 = ax.annotate("Test 2", xy=(1, 0.5), xycoords=an1.get_window_extent,
                      xytext=(30, 0), textcoords="offset points")

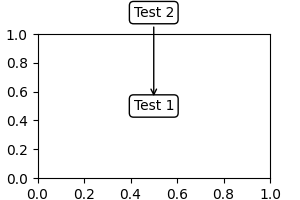

  4. 一对坐标规范——第一个用于 x 坐标,第二个用于 y 坐标;例如

    annotate("Test", xy=(0.5, 1), xycoords=("data", "axes fraction"))


    这里,0.5 是数据坐标,1 是标准化轴坐标。每个坐标规范也可以是艺术家或变换。例如,

    ../../_images/sphx_glr_annotate_simple_coord02_001.png

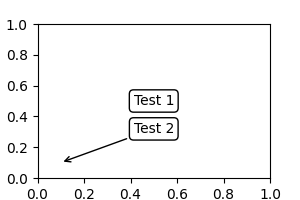

  5. 有时,您希望您的注释带有一些“偏移点”,而不是来自注释点,而是来自其他点。text.OffsetFrom是此类情况的帮手。

    ../../_images/sphx_glr_annotate_simple_coord03_001.png

    你可以看看这个例子 Annotating Plots

使用连接补丁#

ConnectionPatch就像没有文字的注释。虽然annotate 在大多数情况下就足够了,ConnectionPatch但当您想要连接不同轴上的点时很有用。

from matplotlib.patches import ConnectionPatch
xy = (0.2, 0.2)
con = ConnectionPatch(xyA=xy, coordsA=ax1.transData,
                      xyB=xy, coordsB=ax2.transData)
fig.add_artist(con)

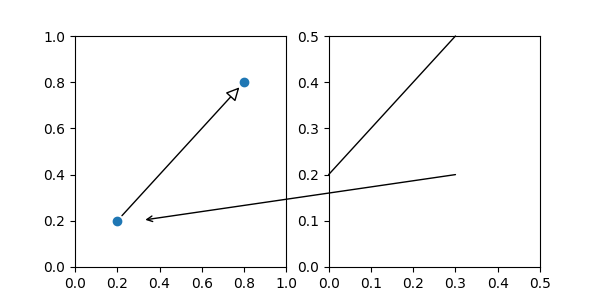

上述代码将的数据坐标中的点xy连接到 的数据坐标中的ax1xyax2。这是一个简单的例子。

../../_images/sphx_glr_connect_simple01_001.png

在这里,我们将 添加ConnectionPatch图形(带add_artist)而不是添加到任一轴:这确保它绘制在两个轴的顶部,并且如果使用constrained_layout来定位轴也是必需的。

高级主题#

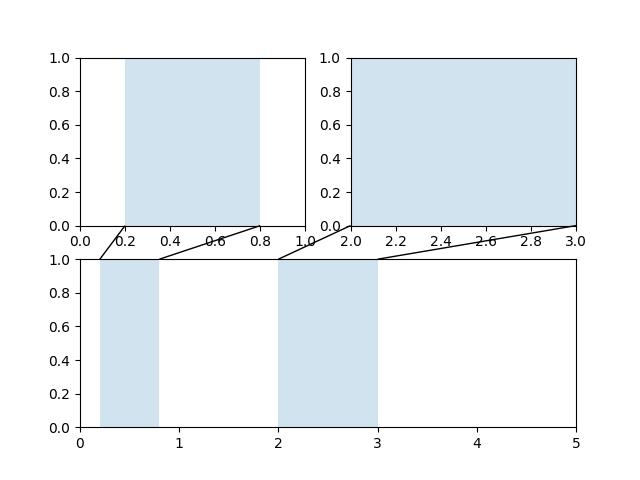

轴之间的缩放效果#

mpl_toolkits.axes_grid1.inset_locator定义了一些用于互连两个轴的补丁类。理解代码需要一些 Matplotlib 变换系统的知识。

../../_images/sphx_glr_axes_zoom_effect_001.png

定义自定义 BoxStyle #

您可以使用自定义框样式。的值boxstyle可以是以下形式的可调用对象:

def __call__(self, x0, y0, width, height, mutation_size,
             aspect_ratio=1.):
    '''
    Given the location and size of the box, return the path of
    the box around it.

      - *x0*, *y0*, *width*, *height* : location and size of the box
      - *mutation_size* : a reference scale for the mutation.
      - *aspect_ratio* : aspect-ratio for the mutation.
    '''
    path = ...
    return path

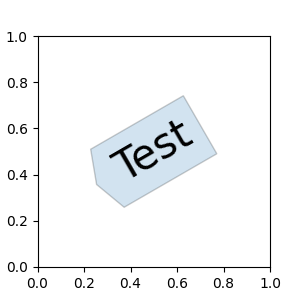

这是一个完整的例子。

../../_images/sphx_glr_custom_boxstyle01_001.png

同样,您可以定义自定义 ConnectionStyle 和自定义 ArrowStyle。查看源代码lib/matplotlib/patches.py并检查每个样式类是如何定义的。
