mpl_toolkits.mplot3d.axes3d.Axes3D #

mpl_toolkits.mplot3d.axes3d类。Axes3D ( fig , rect = None , * args , elev = 30 , azim = -60 , roll = 0 , sharez = None , proj_type = 'persp' , box_aspect = None , computed_zorder = True , focus_length = None , ** kwargs ) [来源] #

基地:Axes

3D 轴对象。

参数
无花果

父图。

矩形元组(左、下、宽、高),默认值:无。

坐标轴位置。(left, bottom, width, height)

高度浮动,默认值:30

仰角以度为单位在 xy 平面上方和下方旋转相机,正角对应于平面上方的位置。

azim浮点数,默认值:-60

以度为单位的方位角使相机围绕 z 轴旋转,正角对应于右手旋转。换句话说,正方位角使相机围绕原点从其沿+x 轴的位置向+y 轴旋转。

滚动浮动,默认值:0

以度为单位的滚动角使相机围绕观察轴旋转。正角度使相机顺时针旋转,导致场景逆时针旋转。

sharez Axes3D,可选

与其他轴共享 z 限制。

proj_type {'persp', 'ortho'}

投影类型,默认为'persp'。

box_aspect 三元组浮点数,默认值:无

更改 Axes3D 的物理尺寸,以使显示单位中的轴长度比为 x:y:z。如果没有,默认为 4:4:3

computed_zorder布尔值,默认值:True

Artist如果为 True,则根据s 沿视图方向的平均位置计算绘制顺序。如果您想使用zorder 属性手动控制艺术家在彼此之上绘制的顺序,请设置为 False 。如果自动订单没有产生预期的结果,这可以用于微调。但是请注意,手动 zorder 仅适用于有限的视角。如果图形被用户旋转,从某些角度看它是错误的。

auto_add_to_figure布尔值,默认值:False

在 Matplotlib 3.4 之前,Axes3D 会在初始化时将自己添加到它们的主机图形中。其他 Axes 类不这样做。

此行为在 3.4 中已弃用,默认值在 3.6 中更改为 False。在 3.7 中,该关键字将是未记录的,并且非 False 值将是一个错误。

focus_length浮点数,默认值:无

对于“透视”的投影类型,虚拟相机的焦距。必须 > 0。如果没有,默认为 1。对于“正交”投影类型,必须设置为无或无穷大 (numpy.inf)。如果没有,默认为无穷大。焦距可以通过以下等式从所需的视场计算:focal_length = 1/tan(FOV/2)

**kwargs

其他可选关键字参数:

财产

描述

adjustable

{'box', 'datalim'}

agg_filter

一个过滤器函数,它接受一个 (m, n, 3) 浮点数组和一个 dpi 值,并返回一个 (m, n, 3) 数组和距图像左下角的两个偏移量

alpha

标量或无

anchor

(float, float) 或 {'C', 'SW', 'S', 'SE', 'E', 'NE', ...}

animated

布尔

aspect

{'auto', 'equal', 'equalxy', 'equalxz', 'equalz'}

autoscale_on

布尔

autoscalex_on

未知

autoscaley_on

未知

autoscalez_on

未知

axes_locator

可调用[[轴,渲染器],Bbox]

axisbelow

布尔或“线”

box_aspect

浮点数的三元组或无

clip_box

Bbox

clip_on

布尔

clip_path

补丁或(路径,变换)或无

facecolor或 fc

颜色

figure

Figure

frame_on

布尔

gid

字符串

in_layout

布尔

label

目的

mouseover

布尔

navigate

布尔

navigate_mode

未知

path_effects

AbstractPathEffect

picker

None 或 bool 或 float 或可调用

position

[左、下、宽、高] 或Bbox

proj_type

{'persp', '正交'}

prop_cycle

未知

rasterization_zorder

浮动或无

rasterized

布尔

sketch_params

(比例:浮动,长度:浮动,随机性:浮动)

snap

布尔或无

title

未知

transform

Transform

url

字符串

visible

布尔

xbound

未知

xlabel

字符串

xlim或 xlim3d

(底部:浮动,顶部:浮动)

xlim3d

(底部:浮动,顶部:浮动)

xmargin

浮动大于 -0.5

xscale

未知

xticklabels

未知

xticks

未知

ybound

未知

ylabel

字符串

ylim或 ylim3d

(底部:浮动,顶部:浮动)

ylim3d

(底部:浮动,顶部:浮动)

ymargin

浮动大于 -0.5

yscale

未知

yticklabels

未知

yticks

未知

zbound

未知

zlabel

未知

zlim或 zlim3d

未知

zmargin

浮动大于 -0.5

zorder

漂浮

zscale

未知

zticklabels

未知

zticks

未知

add_collection3d ( col , zs = 0 , zdir = 'z' ) [来源] #

将 3D 集合对象添加到绘图中。

通过修改对象并添加 z 坐标信息,将 2D 集合类型转换为 3D 版本。

支持的是:

  • 多集合

  • 线集

  • 补丁集合

add_contour_set ( cset , extend3d = False , stride = 5 , zdir = 'z' , offset = None ) [来源] #
add_contourf_set ( cset , zdir = 'z' , offset = None ) [来源] #
apply_aspect ( position = None ) [来源] #

为指定的数据纵横比调整轴。

根据get_adjustable此将修改轴框(位置)或视图限制。在前一种情况下, get_anchor会影响位置。

参数
位置无或 .Bbox

如果不是None,则将图中轴的位置定义为 Bbox。有关详细信息,请参阅get_position

也可以看看

matplotlib.axes.Axes.set_aspect

有关纵横比处理的描述。

matplotlib.axes.Axes.set_adjustable

设置轴如何调整以实现所需的纵横比。

matplotlib.axes.Axes.set_anchor

设置位置以防有多余空间。

笔记

这在绘制每个轴时自动调用。如果您需要在绘制图形之前更新轴位置和/或视图限制,您可能需要自己调用它。

auto_scale_xyz ( X , Y , Z = None , had_data = None ) [来源] #
自动缩放启用== '两者'紧密=[来源] #

简单轴视图自动缩放的便捷方法。

有关Axes.autoscale完整文档,请参阅。因为此功能适用于 3D 轴,所以也可以将设置为“z”,将设置 为“两者”会自动缩放所有三个轴。

autoscale_view (= None , scalex = True , scaley = True , scalez = True ) [来源] #

使用数据限制自动缩放视图限制。

有关Axes.autoscale_view完整文档,请参阅。因为这个函数适用于 3D 轴,所以它也需要一个scalez参数。

bar ( left , height , zs = 0 , zdir = 'z' , * args , data = None , ** kwargs ) [来源] #

添加二维条。

参数
一维数组

条形左侧的 x 坐标。

高度一维数组

条的高度。

zs浮点数或一维数组

条的 Z 坐标;如果指定了单个值,它将用于所有柱。

zdir {'x', 'y', 'z'},默认值:'z'

绘制 2D 数据时,用作 z 的方向('x'、'y' 或 'z')。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

**kwargs

其他参数被转发到matplotlib.axes.Axes.bar.

返回
mpl_toolkits.mplot3d.art3d.Patch3DCollection
bar3d ( x , y , z , dx , dy , dz , color = None , zsort = 'average' , shade = True , lightsource = None , * args , data = None , ** kwargs ) [来源] #

生成 3D 条形图。

此方法创建三维条形图,其中条形的宽度、深度、高度和颜色都可以唯一设置。

参数
x, y, z类数组

钢筋锚点的坐标。

dx, dy, dz浮点数或类似数组

分别为条的宽度、深度和高度。

颜色的颜色顺序,可选

条的颜色可以全局或单独指定。该参数可以是:

  • 单一颜色,将所有条形着色为相同颜色。

  • 一个长度为 N 条的颜色数组,用于为每个条单独着色。

  • 长度为 6 的颜色数组,用于对条形的面进行类似的着色。

  • 一组长度为 6 * N 条的颜色,用于独立为每个面着色。

当专门为盒子的面着色时,这是着色的顺序:

  1. -Z(盒子底部)

  2. +Z(箱顶)

  3. -Y

  4. +Y

  5. -X

  6. +X

zsort str,可选

z 轴排序方案传递给Poly3DCollection

阴影布尔值,默认值:True

如果为真,这会遮蔽条形的暗面(相对于绘图的光源)。

光源LightSource

shade为 True 时使用的光源。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

**kwargs

任何额外的关键字参数都被传递到 Poly3DCollection.

返回
收藏Poly3DCollection

代表条形的三维多边形的集合。

can_pan ( ) [来源] #

返回此轴是否支持平移/缩放按钮功能。

Axes3d 对象不使用平移/缩放按钮。

can_zoom ( ) [来源] #

返回此轴是否支持缩放框按钮功能。

Axes3D 对象不使用缩放框按钮。

clabel ( * args , ** kwargs ) [来源] #

目前未针对 3D 轴实现,并返回None

清除( ) [来源] #

清除轴。

轮廓( X , Y , Z , * args , extend3d = False , stride = 5 , zdir = 'z' , offset = None , data = None , ** kwargs ) [来源] #

创建 3D 等高线图。

参数
X、Y、Z阵列状,

输入数据。查看Axes.contour支持的数据形状。

extend3d布尔值,默认值:False

是否在 3D 中扩展轮廓。

步幅_

扩展轮廓的步长。

zdir {'x', 'y', 'z'},默认值:'z'

使用方向。

偏移浮动,可选

如果指定,则在垂直于 zdir 的平面中绘制此位置的等高线投影。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

*args, **kwargs

其他参数被转发到matplotlib.axes.Axes.contour.

返回
matplotlib.contour.QuadContourSet
contour3D ( X , Y , Z , * args , extend3d = False , stride = 5 , zdir = 'z' , offset = None , data = None , ** kwargs ) [来源] #

创建 3D 等高线图。

参数
X、Y、Z阵列状,

输入数据。查看Axes.contour支持的数据形状。

extend3d布尔值,默认值:False

是否在 3D 中扩展轮廓。

步幅_

扩展轮廓的步长。

zdir {'x', 'y', 'z'},默认值:'z'

使用方向。

偏移浮动,可选

如果指定,则在垂直于 zdir 的平面中绘制此位置的等高线投影。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

*args, **kwargs

其他参数被转发到matplotlib.axes.Axes.contour.

返回
matplotlib.contour.QuadContourSet
contourf ( X , Y , Z , * args , zdir = 'z' , offset = None , data = None , ** kwargs ) [source] #

创建一个 3D 填充等值线图。

参数
X、Y、Z类阵列

输入数据。查看Axes.contourf支持的数据形状。

zdir {'x', 'y', 'z'},默认值:'z'

使用方向。

偏移浮动,可选

如果指定,则在垂直于 zdir 的平面中绘制此位置的等高线投影。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

*args, **kwargs

其他参数被转发到matplotlib.axes.Axes.contourf.

返回
matplotlib.contour.QuadContourSet
contourf3D ( X , Y , Z , * args , zdir = 'z' , offset = None , data = None , ** kwargs ) [source] #

创建一个 3D 填充等值线图。

参数
X、Y、Z类阵列

输入数据。查看Axes.contourf支持的数据形状。

zdir {'x', 'y', 'z'},默认值:'z'

使用方向。

偏移浮动,可选

如果指定,则在垂直于 zdir 的平面中绘制此位置的等高线投影。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

*args, **kwargs

其他参数被转发到matplotlib.axes.Axes.contourf.

返回
matplotlib.contour.QuadContourSet
convert_zunits ( z ) [来源] #

对于 Axes 中的艺术家,如果 zaxis 支持单位,则使用 zaxis 单位类型转换z

disable_mouse_rotation ( ) [来源] #

禁用鼠标按钮进行 3D 旋转和缩放。

属性 dist [来源] #
绘制渲染器[来源] #

使用给定的渲染器绘制艺术家(及其子级)。

如果艺术家不可见,这将无效(Artist.get_visible 返回 False)。

参数
渲染器RendererBase子类。

笔记

此方法在 Artist 子类中被覆盖。

errorbar ( x , y , z , zerr = None , yerr = None , xerr = None , fmt = '' , barabove = False , errorevery = 1 , ecolor = None , elinewidth = None , capsize = None , capthick = None , xlolims =, xuplims= False , ylolims = False , yuplims = False , zlolims = False , zuplims = False , * , data = None , ** kwargs ) [来源] #

绘制线条和/或带有误差线的标记。

x / y / z定义数据位置,xerr / yerr / zerr定义误差条大小。默认情况下,这会绘制数据标记/线以及误差线。使用 fmt='none' 仅绘制误差线。

参数
x、y、z浮点数或类似数组

数据位置。

xerr, yerr, zerr float or array-like, shape (N,) or (2, N), optional

误差条大小:

  • 标量:所有数据点的对称 +/- 值。

  • shape(N,):每个数据点的对称 +/- 值。

  • shape(2, N):为每个条形分隔 - 和 + 值。第一行包含较低的错误,第二行包含较高的错误。

  • :没有错误栏。

请注意,所有错误数组都应具有正值

fmt str,默认值:''

数据点/数据线的格式。详情请参阅plot

使用“无”(不区分大小写)绘制没有任何数据标记的误差线。

ecolor颜色,默认:无

误差线的颜色。如果没有,则使用连接标记的线的颜色。

elinewidth浮点数,默认值:无

误差线的线宽。如果为 None,则使用当前样式的线宽。

翻船浮动,默认值:(rcParams["errorbar.capsize"]默认值0.0:)

误差线上限的长度(以磅为单位)。

capthick浮动,默认值:无

关键字参数markeredgewidth的别名(又名mew)。此设置是控制误差线帽厚度(以磅为单位)的属性的更合理名称。为了向后兼容,如果给定了mewmarkeredgewidth,那么它们将覆盖capthick。这可能会在未来的版本中改变。

barabove bool,默认值:False

如果为 True,将在绘图符号上方绘制误差线。默认如下。

xlolims, ylolims, zlolims布尔值,默认值:False

这些参数可用于指示一个值仅给出下限。在这种情况下,使用插入符号来表示这一点。lims -参数可以是标量,或者与错误长度相同的数组。要使用反转轴的限制, set_xlim或者set_ylim必须在之前调用 errorbar。注意棘手的参数名称:将例如 ylolims设置为 True 意味着 y 值是 True 值的下限,因此,只会绘制一个向上的箭头!

xuplims, yuplims, zuplims布尔值,默认值:False

同上,但用于控制上限。

errorevery int 或 (int, int),默认值:1

在数据子集上绘制误差线。errorevery =N 在点 (x[::N], y[::N], z[::N]) 上绘制误差线。 errorevery =(start, N) 在点 (x[start::N], y[start::N], z[start::N]) 上绘制误差线。例如,errorevery=(6, 3) 在 (x[6], x[9], x[12], x[15], ...) 处的数据中添加误差线。当两个系列共享 x 轴值时,用于避免重叠误差线。

返回
错误列表

实例列表,Line3DCollection每个实例都包含一条误差线。

帽线列表

Line3D每个实例都包含一个 capline 对象的列表。

界限清单

Line3D每个实例都包含一个带有上限或下限的标记的列表。

其他参数
数据可索引对象,可选

如果给定,以下参数也接受一个字符串s,它被解释为data[s](除非这引发异常):

x , y , z , xerr ,耶尔,泽尔

**kwargs

样式错误栏行的所有其他关键字参数都被传递 Line3DCollection

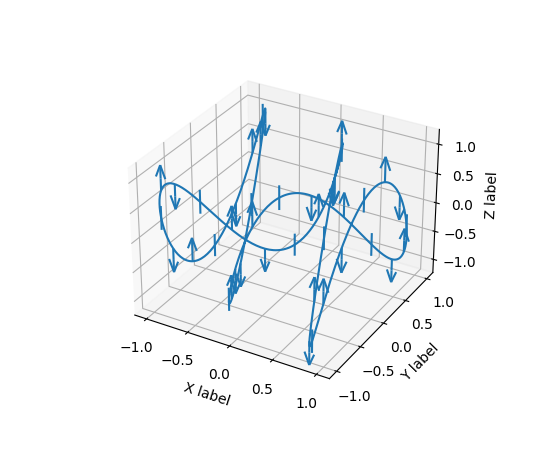

例子

源代码png

../../_images/errorbar3d.png
format_coord ( xd , yd ) [来源] #

给定 2D 视图坐标尝试猜测 3D 坐标。寻找离该点最近的边缘,然后假设该点与边缘上的最近点位于相同的 z 位置。

format_zdata ( z ) [来源] #

返回格式化的z字符串。如果它是可调用的,此函数将使用该 fmt_zdata属性,否则将回退到 zaxis 主要格式化程序

get_autoscalez_on ( ) [来源] #

返回 zaxis 是否自动缩放。

get_axis_position ( ) [来源] #
get_frame_on ( ) [来源] #

获取是否绘制了 3D 轴面板。

get_proj ( ) [来源] #

从当前查看位置创建投影矩阵。

get_tightbbox ( renderer = None , call_axes_locator = True , bbox_extra_artists = None , * , for_layout_only = False ) [来源] #

返回轴的紧密边界框,包括轴及其装饰器(xlabel、title 等)。

artist.set_in_layout(False)未包含在 bbox 中的艺术家。

参数
渲染器RendererBase子类

将用于绘制图形的渲染器(即 fig.canvas.get_renderer()

bbox_extra_artists列表ArtistNone

要包含在紧密边界框中的艺术家列表。如果 None(默认),则轴的所有艺术家子级都包含在紧密边界框中。

call_axes_locator布尔值,默认值:True

如果call_axes_locatorFalse,则不调用该 _axes_locator属性,这是获取正确边界框所必需的。call_axes_locator=False如果调用者只对tightbbox 与Axes bbox 相比的相对大小感兴趣,则可以使用。

for_layout_only默认值:False

边界框将包括标题和 xlabel 的 x 范围,或 ylabel 的 y 范围。

返回
BboxBase

图像素坐标中的边界框。

get_w_lims ( ) [来源] #

获得 3D 世界限制。

get_xlim ( ) [来源] #

返回 x 轴视图范围。

返回
左,右(浮动,浮动)

数据坐标中的当前 x 轴范围。

也可以看看

Axes.set_xlim
set_xbound,get_xbound
invert_xaxis,xaxis_inverted

笔记

x 轴可以反转,在这种情况下,左侧值将大于右侧值。

get_xlim3d ( ) [来源] #

的别名get_xlim

get_ylim ( ) [来源] #

返回 y 轴视图范围。

返回
底部,顶部(浮动,浮动)

数据坐标中的当前 y 轴范围。

也可以看看

Axes.set_ylim
set_ybound,get_ybound
invert_yaxis,yaxis_inverted

笔记

y 轴可以反转,在这种情况下,底部值将大于顶部值。

get_ylim3d ( ) [来源] #

的别名get_ylim

get_zaxis ( ) [来源] #

返回ZAxis( Axis) 实例。

get_zbound ( ) [来源] #

按升序返回 z 轴上下界。

get_zgridlines ( ) [来源] #

将 zaxis 的网格线作为Line2Ds 的列表返回。

get_zlabel ( ) [来源] #

获取 z-label 文本字符串。

get_zlim ( ) [来源] #

获取 3D z 限制。

get_zlim3d ( ) [来源] #

的别名get_zlim

get_zmajorticklabels ( ) [来源] #

返回 zaxis 的主要刻度标签,作为Text.

get_zminorticklabels ( ) [来源] #

返回 zaxis 的次要刻度标签,作为Text.

get_zscale ( ) [来源] #

返回 zaxis 的比例(作为 str)。

get_zticklabels ( minor = False , which = None ) [来源] #

获取 zaxis 的刻度标签。

参数
布尔

是否返回次要或主要刻度标签。

其中无,(“次要”,“主要”,“两者”)

覆盖未成年人

选择要返回的刻度标签

返回
清单Text
get_zticklines ( minor = False ) [来源] #

将 zaxis 的刻度线作为Line2Ds 列表返回。

get_zticks ( * , minor = False ) [来源] #

在数据坐标中返回 zaxis 的刻度位置。

这些位置未裁剪到当前轴限制,因此可能包含在输出中不可见的位置。

参数
次要布尔值,默认值:False

True 返回次要刻度方向,False 返回主要刻度方向。

返回
刻度位置的numpy数组
grid ( visible = True , ** kwargs ) [source] #

设置/取消设置 3D 网格。

笔记

目前,此函数的行为与 不同 axes.Axes.grid,但它旨在最终支持该行为。

invert_zaxis ( ) [来源] #

反转 z 轴。

边距*边距 x = None y = None z = None tight = True[来源] #

设置或检索自动缩放边距。

有关Axes.margins完整文档,请参阅。因为这个函数适用于 3D 轴,所以它也接受一个z参数,并返回 .(xmargin, ymargin, zmargin)

mouse_init ( rotate_btn = 1 , zoom_btn = 3 ) [来源] #

设置鼠标按钮进行 3D 旋转和缩放。

参数
rotate_btn int 或 int 列表,默认值:1

用于轴的 3D 旋转的鼠标按钮。

zoom_btn int 或 int 列表,默认值:3

用于缩放 3D 轴的鼠标按钮。

名称= '3d' #
plot ( xs , ys , * args , zdir = 'z' , ** kwargs ) [来源] #

绘制 2D 或 3D 数据。

参数
xs 1D 类数组

顶点的 x 坐标。

ys一维数组

y 顶点坐标。

zs浮点数或一维数组

z 顶点坐标;一个用于所有点或一个用于每个点。

zdir {'x', 'y', 'z'},默认值:'z'

绘制 2D 数据时,用作 z 的方向('x'、'y' 或 'z')。

**kwargs

其他参数被转发到matplotlib.axes.Axes.plot.

plot3D ( xs , ys , * args , zdir = 'z' , ** kwargs ) [来源] #

绘制 2D 或 3D 数据。

参数
xs 1D 类数组

顶点的 x 坐标。

ys一维数组

y 顶点坐标。

zs浮点数或一维数组

z 顶点坐标;一个用于所有点或一个用于每个点。

zdir {'x', 'y', 'z'},默认值:'z'

绘制 2D 数据时,用作 z 的方向('x'、'y' 或 'z')。

**kwargs

其他参数被转发到matplotlib.axes.Axes.plot.

plot_surface ( X , Y , Z , * , norm = None , vmin = None , vmax = None , lightsource = None , ** kwargs ) [source] #

创建曲面图。

默认情况下,它将以纯色的阴影着色,但它也通过提供cmap参数来支持颜色映射。

笔记

rcount和ccount kwargs默认为 50,确定每个方向使用的最大样本数。如果输入数据较大,则会将其下采样(通过切片)到这些点数。

笔记

为了最大限度地提高渲染速度,请考虑将rstridecstride分别设置 为行数减 1 和列数减 1 的除数。例如,给定 51 行 rstride 可以是 50 的任何除数。

类似地,设置rstridecstride等于 1(或 rcountccount等于行数和列数)可以使用优化路径。

参数
X、Y、Z二维数组

数据值。

rcount, 计数int

每个方向使用的最大样本数。如果输入数据较大,则会将其下采样(通过切片)到这些点数。默认为 50。

rstride, cstride int

每个方向的下采样步幅。这些参数与rcountccount 互斥。如果只设置了 rstridecstride之一,则另一个默认为 10。

“经典”模式使用默认值代替新的默认值。rstride = cstride = 10rcount = ccount = 50

颜色类似颜色

表面补丁的颜色。

cmap颜色图

表面补丁的颜色图。

facecolors 类似数组的颜色。

每个单独补丁的颜色。

规范化_

颜色图的规范化。

vmin, vmax浮点数

规范化的界限。

阴影布尔值,默认值:True

是否对 facecolors 进行着色。指定cmap时,始终禁用着色 。

光源LightSource

shade为 True 时使用的光源。

**kwargs

其他参数被转发到Poly3DCollection.

plot_trisurf ( * args , color = None , norm = None , vmin = None , vmax = None , lightsource = None , ** kwargs ) [source] #

绘制三角曲面。

(可选)三角剖分可以通过以下两种方式之一指定;任何一个:

plot_trisurf(triangulation, ...)

其中 triangulation 是一个Triangulation对象,或者:

plot_trisurf(X, Y, ...)
plot_trisurf(X, Y, triangles, ...)
plot_trisurf(X, Y, triangles=triangles, ...)

在这种情况下,将创建一个 Triangulation 对象。有关 Triangulation这些可能性的说明,请参阅 。

剩下的论点是:

plot_trisurf(..., Z)

其中Z是要等高线的值数组,三角剖分中的每个点一个。

参数
X、Y、Z类阵列

数据值作为一维数组。

颜色

表面补丁的颜色。

地图

表面补丁的颜色图。

规范化_

将值映射到颜色的 Normalize 实例。

vmin, vmax浮点数,默认值:无

要映射的最小值和最大值。

阴影布尔值,默认值:True

是否对 facecolors 进行着色。指定cmap时,始终禁用着色 。

光源LightSource

shade为 True 时使用的光源。

**kwargs

所有其他参数都传递给 Poly3DCollection

例子

源代码png

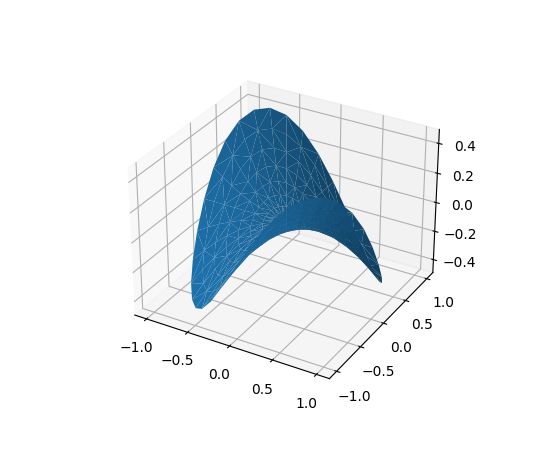

../../_images/trisurf3d.png

源代码png

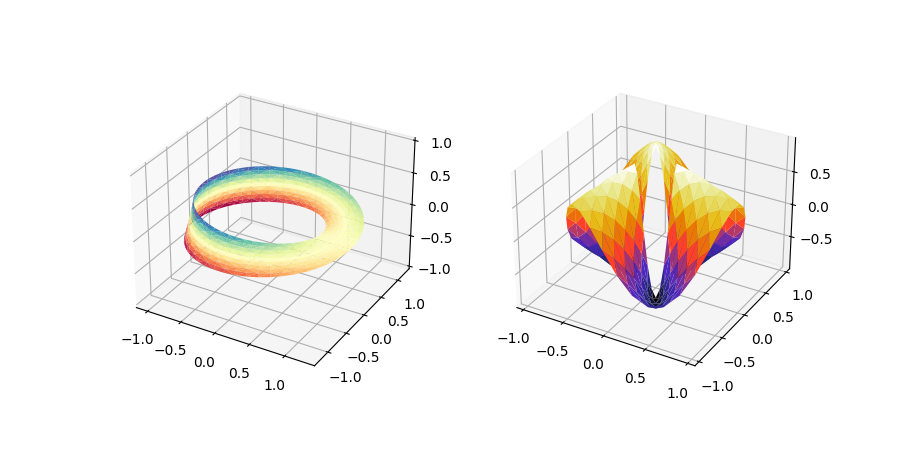

../../_images/trisurf3d_2.png
plot_wireframe ( X , Y , Z , ** kwargs ) [来源] #

绘制 3D 线框。

笔记

rcount和ccount kwargs默认为 50,确定每个方向使用的最大样本数。如果输入数据较大,则会将其下采样(通过切片)到这些点数。

参数
X、Y、Z二维数组

数据值。

rcount, 计数int

每个方向使用的最大样本数。如果输入数据较大,则会将其下采样(通过切片)到这些点数。将计数设置为零会导致不在相应方向上对数据进行采样,从而生成 3D 线图而不是线框图。默认为 50。

rstride, cstride int

每个方向的下采样步幅。这些参数与rcountccount 互斥。如果仅设置了 rstridecstride中的一个,则另一个默认为 1。将步幅设置为零会导致数据不在相应方向上采样,从而生成 3D 线图而不是线框图。

“经典”模式使用默认值代替新的默认值。rstride = cstride = 1rcount = ccount = 50

**kwargs

其他参数被转发到Line3DCollection.

颤动( X , Y , Z , U , V , W , / , length = 1 , arrow_length_ratio = .3 , pivot = 'tail' , normalize = False , ** kwargs ) [来源] #

绘制一个 3D 箭头场。

参数可以是类数组或标量,只要它们可以一起广播。参数也可以是掩码数组。如果任何参数中的元素被屏蔽,则不会绘制相应的 quiver 元素。

参数
X、Y、Z类阵列

箭头位置的 x、y 和 z 坐标(默认是箭头的尾部;请参阅pivot kwarg)。

U、V、W类阵列

箭头向量的 x、y 和 z 分量。

长度浮点数,默认值:1

每个箭袋的长度。

arrow_length_ratio浮点数,默认值:0.3

箭头相对于箭袋的比例。

枢轴{'tail','middle','tip'},默认值:'tail'

箭头在网格点处的部分;箭头围绕这一点旋转,因此得名pivot

标准化布尔值,默认值:False

是否将所有箭头标准化为具有相同的长度,或者保持由uvw定义的长度。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

**kwargs

任何其他关键字参数都委托给 LineCollection

quiver3D ( X , Y , Z , U , V , W , / , length = 1 , arrow_length_ratio = .3 , pivot = 'tail' , normalize = False , ** kwargs ) [来源] #

绘制一个 3D 箭头场。

参数可以是类数组或标量,只要它们可以一起广播。参数也可以是掩码数组。如果任何参数中的元素被屏蔽,则不会绘制相应的 quiver 元素。

参数
X、Y、Z类阵列

箭头位置的 x、y 和 z 坐标(默认是箭头的尾部;请参阅pivot kwarg)。

U、V、W类阵列

箭头向量的 x、y 和 z 分量。

长度浮点数,默认值:1

每个箭袋的长度。

arrow_length_ratio浮点数,默认值:0.3

箭头相对于箭袋的比例。

枢轴{'tail','middle','tip'},默认值:'tail'

箭头在网格点处的部分;箭头围绕这一点旋转,因此得名pivot

标准化布尔值,默认值:False

是否将所有箭头标准化为具有相同的长度,或者保持由uvw定义的长度。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

**kwargs

任何其他关键字参数都委托给 LineCollection

scatter ( xs , ys , zs = 0 , zdir = 'z' , s = 20 , c = None , depthshade = True , * args , data = None , ** kwargs ) [来源] #

创建散点图。

参数
xs, ys类数组

数据位置。

zs浮点数或类似数组,默认值:0

z 位置。与xsys长度相同的数组或将所有点放置在同一平面中的单个值。

zdir {'x', 'y', 'z', '-x', '-y', '-z'},默认值:'z'

zs的轴方向。这在 3D 轴上绘制 2D 数据时很有用。数据必须作为xsys传递。将 zdir设置为 'y' 然后将数据绘制到 xz 平面。

另请参阅在 3D 图上绘制 2D 数据

s浮点数或类似数组,默认值:20

以点为单位的标记大小**2。与xsys长度相同的数组或单个值以使所有标记的大小相同。

c颜色、序列或颜色序列,可选

标记颜色。可能的值:

  • 单一颜色格式字符串。

  • 长度为 n 的颜色序列。

  • 使用cmapnorm映射到颜色的 n 个数字序列。

  • 一个二维数组,其中的行是 RGB 或 RGBA。

有关更多详细信息,请参见 的c参数scatter

depthshade布尔值,默认值:True

是否对散点标记进行着色以显示深度。每次调用都scatter()将独立执行其深度着色。

数据可索引对象,可选

如果给定,以下参数也接受一个字符串s,它被解释为data[s](除非这引发异常):

xs , ys , zs , s , edgecolors , c , facecolor , facecolors ,颜色

**kwargs

所有其他参数都传递给scatter.

返回
路径PathCollection
scatter3D ( xs , ys , zs = 0 , zdir = 'z' , s = 20 , c = None , depthshade = True , * args , data = None , ** kwargs ) [来源] #

创建散点图。

参数
xs, ys类数组

数据位置。

zs浮点数或类似数组,默认值:0

z 位置。与xsys长度相同的数组或将所有点放置在同一平面中的单个值。

zdir {'x', 'y', 'z', '-x', '-y', '-z'},默认值:'z'

zs的轴方向。这在 3D 轴上绘制 2D 数据时很有用。数据必须作为xsys传递。将 zdir设置为 'y' 然后将数据绘制到 xz 平面。

另请参阅在 3D 图上绘制 2D 数据

s浮点数或类似数组,默认值:20

以点为单位的标记大小**2。与xsys长度相同的数组或单个值以使所有标记的大小相同。

c颜色、序列或颜色序列,可选

标记颜色。可能的值:

  • 单一颜色格式字符串。

  • 长度为 n 的颜色序列。

  • 使用cmapnorm映射到颜色的 n 个数字序列。

  • 一个二维数组,其中的行是 RGB 或 RGBA。

有关更多详细信息,请参见 的c参数scatter

depthshade布尔值,默认值:True

是否对散点标记进行着色以显示深度。每次调用都scatter()将独立执行其深度着色。

数据可索引对象,可选

如果给定,以下参数也接受一个字符串s,它被解释为data[s](除非这引发异常):

xs , ys , zs , s , edgecolors , c , facecolor , facecolors ,颜色

**kwargs

所有其他参数都传递给scatter.

返回
路径PathCollection
设置( * ,可调=<UNSET> , agg_filter=<UNSET> , alpha=<UNSET> ,锚点=<UNSET> ,动画=<UNSET> , aspect=<UNSET > , autoscale_on=<UNSET > , autoscalex_on= <UNSET > , autoscaley_on =<UNSET> , autoscalez_on=<UNSET> , axes_locator,, box_aspect=< UNSET> , clip_box=<UNSET> , clip_on=<UNSET> , clip_path=<UNSET> ,脸色=<UNSET> , frame_on=<UNSET>, gid=<UNSET> , in_layout=<UNSET> , label=<UNSET> , mouseover=<UNSET> , navigate=<UNSET> , path_effects=<UNSET > , picker=< UNSET> , position=<UNSET> , proj_type =<UNSET> , prop_cycle=<UNSET> , rasterization_zorder=<UNSET> , rasterized=<UNSET> , sketch_params=<UNSET> , snap=<UNSET> , title=<UNSET> , transform=<UNSET> , url=<未设置>可见=<未设置>, xbound=<UNSET> ,xlabel=<UNSET> , xlim=<UNSET> , xlim3d=<UNSET> , xmargin=<UNSET> , xscale=<UNSET> , xticklabels=<UNSET> , xticks=<UNSET> , ybound=<UNSET> , ylabel= <UNSET> , ylim=<UNSET> , ylim3d=<UNSET> , ymargin=<UNSET> , yscale=<UNSET> , yticklabels=<UNSET> , yticks=<UNSET> , zbound=<UNSET> , zlabel=<UNSET > , zlim=<UNSET> , zlim3d=<UNSET>, zmargin=<UNSET> ,zorder=<UNSET> , zscale=<UNSET> , zticklabels=<UNSET> , zticks=<UNSET> ) [来源] #

一次设置多个属性。

支持的属性是

财产

描述

adjustable

{'box', 'datalim'}

agg_filter

一个过滤器函数,它接受一个 (m, n, 3) 浮点数组和一个 dpi 值,并返回一个 (m, n, 3) 数组和距图像左下角的两个偏移量

alpha

标量或无

anchor

(float, float) 或 {'C', 'SW', 'S', 'SE', 'E', 'NE', ...}

animated

布尔

aspect

{'auto', 'equal', 'equalxy', 'equalxz', 'equalz'}

autoscale_on

布尔

autoscalex_on

未知

autoscaley_on

未知

autoscalez_on

未知

axes_locator

可调用[[轴,渲染器],Bbox]

axisbelow

布尔或“线”

box_aspect

浮点数的三元组或无

clip_box

Bbox

clip_on

布尔

clip_path

补丁或(路径,变换)或无

facecolor或 fc

颜色

figure

Figure

frame_on

布尔

gid

字符串

in_layout

布尔

label

目的

mouseover

布尔

navigate

布尔

navigate_mode

未知

path_effects

AbstractPathEffect

picker

None 或 bool 或 float 或可调用

position

[左、下、宽、高] 或Bbox

proj_type

{'persp', '正交'}

prop_cycle

未知

rasterization_zorder

浮动或无

rasterized

布尔

sketch_params

(比例:浮动,长度:浮动,随机性:浮动)

snap

布尔或无

title

未知

transform

Transform

url

字符串

visible

布尔

xbound

未知

xlabel

字符串

xlim

(底部:浮动,顶部:浮动)

xlim3d

(底部:浮动,顶部:浮动)

xmargin

浮动大于 -0.5

xscale

未知

xticklabels

未知

xticks

未知

ybound

未知

ylabel

字符串

ylim

(底部:浮动,顶部:浮动)

ylim3d

(底部:浮动,顶部:浮动)

ymargin

浮动大于 -0.5

yscale

未知

yticklabels

未知

yticks

未知

zbound

未知

zlabel

未知

zlim

未知

zlim3d

未知

zmargin

浮动大于 -0.5

zorder

漂浮

zscale

未知

zticklabels

未知

zticks

未知

set_aspect (方面,可调整= None , anchor = None , share = False ) [来源] #

设置纵横比。

参数
方面{'auto','equal','equalxy','equalxz','equalyz'}

可能的值:

价值

描述

'汽车'

自动的; 用数据填充位置矩形。

'平等的'

调整所有轴以具有相等的纵横比。

'平等'

调整 x 和 y 轴以具有相等的纵横比。

'平等'

调整 x 和 z 轴以具有相等的纵横比。

'均衡'

调整 y 和 z 轴以具有相等的纵横比。

可调节

当前被 Axes3D 忽略

如果不是None,这定义了将调整哪个参数以满足所需的方面。有关详细信息,请参阅set_adjustable

anchor无或 str 或浮点的 2 元组,可选

如果不是None,这定义了如果由于方面限制而存在额外空间,则将在何处绘制 Axes。指定锚点的最常见方法是基本方向的缩写:

价值

描述

'C'

居中

'西南'

左下角

'S'

底边中间

'SE'

右下角

等等

有关详细信息,请参阅set_anchor

共享布尔值,默认值:False

如果True,则将设置应用于所有共享轴。

set_autoscalez_on ( b ) [来源] #

设置 zaxis 是在绘制时自动缩放还是按 Axes.autoscale_view.

参数
b布尔值
set_axis_off ( ) [来源] #

关闭 x 轴和 y 轴。

这会影响轴线、刻度、刻度标签、网格和轴标签。

set_axis_on ( ) [来源] #

打开 x 轴和 y 轴。

这会影响轴线、刻度、刻度标签、网格和轴标签。

set_box_aspect ( aspect , * , zoom = 1 ) [source] #

设置轴框纵横比。

盒子纵横比是垂直于盒子的每个面看时,以显示单位表示的高度与宽度的比率。这不应与数据方面(对于 Axes3D 始终为“自动”)相混淆。默认比率为 4:4:3 (x:y:z)。

要模拟在数据空间中具有相同的纵横比,请设置框纵横比以匹配每个维度中的数据范围。

zoom控制图中Axes3D的整体大小。

参数
方面3 元组的浮点数或无

更改 Axes3D 的物理尺寸,以使显示单位中的轴长度比为 x:y:z。如果没有,默认为 (4,4,3)。

缩放浮动,默认:1

控制图中 Axes3D 的整体大小。必须 > 0。

set_frame_on ( b ) [来源] #

设置是否绘制 3D 轴面板。

参数
b布尔值
set_proj_type ( proj_type , focus_length = None ) [来源] #

设置投影类型。

参数
proj_type {'persp', 'ortho'}

投影类型。

focus_length浮点数,默认值:无

对于“透视”的投影类型,虚拟相机的焦距。必须 > 0。如果没有,则默认为 1。焦距可以通过以下等式从所需的视场计算:focal_length = 1/tan(FOV/2)

set_title ( label , fontdict = None , loc = 'center' , ** kwargs ) [source] #

为轴设置标题。

设置三个可用轴标题之一。可用标题位于中心轴上方,与左边缘齐平,与右边缘齐平。

参数
标签str

用于标题的文本

字体字典

一个控制标题文本外观的字典,默认的fontdict是:

{'fontsize': rcParams['axes.titlesize'],
 'fontweight': rcParams['axes.titleweight'],
 'color': rcParams['axes.titlecolor'],
 'verticalalignment': 'baseline',
 'horizontalalignment': loc}
loc {'center', 'left', 'right'},默认值:(rcParams["axes.titlelocation"]默认值'center':)

要设置的标题。

y浮点数,默认值:(rcParams["axes.titley"]默认值None:)

标题的垂直轴位置(1.0 为顶部)。如果 None(默认值)和rcParams["axes.titley"](默认值None:)也是 None,则自动确定 y 以避免轴上的装饰器。

填充浮动,默认值:(rcParams["axes.titlepad"]默认值6.0:)

标题与轴顶部的偏移量,以磅为单位。

返回
Text

表示标题的 matplotlib 文本实例

其他参数
**kwargsText属性

其他关键字参数是文本属性,请参阅Text有效文本属性列表。

set_top_view ( ) [来源] #
set_xlim3d ( left = None , right = None , * , emit = True , auto = False , xmin = None , xmax = None ) [来源] #

设置 x 轴视图限制。

参数
浮动,可选

数据坐标中的左侧 xlim。通过None使限制保持不变。

left 和 right xlims 也可以作为元组(left , right)作为第一个位置参数(或作为left关键字参数)传递。

浮动,可选

数据坐标中的右 xlim。通过None使限制保持不变。

发出布尔值,默认值:True

是否通知观察者限制变化。

auto bool 或 None,默认值:False

是否开启 x 轴的自动缩放。True 开启,False 关闭,None 保持不变。

xmin, xmax浮点数,可选

它们分别相当于 left 和 right ,同时传递xminleftxmaxright是错误的。

返回
左,右(浮动,浮动)

数据坐标中的新 x 轴限制。

也可以看看

get_xlim
set_xbound,get_xbound
invert_xaxis,xaxis_inverted

笔记

值可能大于值,在这种情况下,x 轴值将从左向右递减。

例子

>>> set_xlim(left, right)
>>> set_xlim((left, right))
>>> left, right = set_xlim(left, right)

一个限制可以保持不变。

>>> set_xlim(right=right_lim)

可以以相反的顺序传递限制以翻转 x 轴的方向。例如,假设x表示现在之前的年数。x 轴限制可能如下设置,因此 5000 年前在图的左侧,现在在右侧。

>>> set_xlim(5000, 0)
set_xscale ( value , ** kwargs ) [source] #

设置 x 轴刻度。

参数
{“线性”}

要应用的轴刻度类型。3D 轴目前仅支持线性刻度;其他尺度会产生荒谬的结果。

**kwargs

关键字参数名义上被转发到比例类,但它们都不适用于线性比例。

set_ylim3d ( bottom = None , top = None , * , emit = True , auto = False , ymin = None , ymax = None ) [来源] #

设置 y 轴视图范围。

参数
底部浮子,可选

数据坐标中的底部 ylim。通过None使限制保持不变。

底部和顶部 ylim 也可以作为元组(底部顶部)作为第一个位置参数(或底部关键字参数)传递。

顶部浮动,可选

数据坐标中的顶部 ylim。通过None使限制保持不变。

发出布尔值,默认值:True

是否通知观察者限制变化。

auto bool 或 None,默认值:False

是否开启 y 轴的自动缩放。True开启, False关闭,None保持不变。

ymin, ymax浮点数,可选

它们分别相当于底部和顶部,同时传递yminbottomymaxtop是错误的。

返回
底部,顶部(浮动,浮动)

数据坐标中的新 y 轴限制。

也可以看看

get_ylim
set_ybound,get_ybound
invert_yaxis,yaxis_inverted

笔记

底部值可能大于顶部值,在这种情况下,y 轴值将从底部减小到顶部

例子

>>> set_ylim(bottom, top)
>>> set_ylim((bottom, top))
>>> bottom, top = set_ylim(bottom, top)

一个限制可以保持不变。

>>> set_ylim(top=top_lim)

可以以相反的顺序通过限制以翻转 y 轴的方向。例如,假设y以 m 表示海洋的深度。y 轴限制可能如下设置,因此 5000 m 深度位于绘图底部,而表面 0 m 位于顶部。

>>> set_ylim(5000, 0)
set_yscale ( value , ** kwargs ) [source] #

设置 y 轴刻度。

参数
{“线性”}

要应用的轴刻度类型。3D 轴目前仅支持线性刻度;其他尺度会产生荒谬的结果。

**kwargs

关键字参数名义上被转发到比例类,但它们都不适用于线性比例。

set_zbound ( lower = None , upper = None ) [来源] #

设置 z 轴的数值下限和上限。

无论参数顺序如何,此方法都将支持轴反转。它不会更改自动缩放设置 ( get_autoscalez_on())。

set_zlabel ( zlabel , fontdict = None , labelpad = None , ** kwargs ) [source] #

设置 zlabel。有关说明,请参见文档set_ylabel

set_zlim ( bottom = None , top = None , * , emit = True , auto = False , zmin = None , zmax = None ) [来源] #

设置 3D z 限制。

查看Axes.set_ylim完整文档

set_zlim3d底部=顶部= *发射=自动= zmin = zmax =[来源] #

的别名set_zlim

set_zmargin ( m ) [来源] #

在自动缩放之前设置 Z 数据限制的填充。

m次数据间隔将被添加到该间隔的每一端,然后再用于自动缩放。如果m为负数,这将剪切数据范围而不是扩展它。

例如,如果您的数据在 [0, 2] 范围内,则边距 0.1 将导致范围 [-0.2, 2.2];-0.1 的边距将导致范围为 [0.2, 1.8]。

参数
m浮动大于 -0.5
set_zscale ( value , ** kwargs ) [source] #

设置 z 轴刻度。

参数
{“线性”}

要应用的轴刻度类型。3D 轴目前仅支持线性刻度;其他尺度会产生荒谬的结果。

**kwargs

关键字参数名义上被转发到比例类,但它们都不适用于线性比例。

set_zticklabels ( labels , * , fontdict = None , minor = False , ** kwargs ) [source] #

使用字符串标签列表设置 zaxis 的标签。

警告

此方法仅应在使用 固定刻度位置后使用Axes3D.set_zticks。否则,标签可能会出现在意想不到的位置。

参数
str的标签列表

标签文本。

fontdict字典,可选

控制刻度标签外观的字典。默认字体字典是:

{'fontsize': rcParams['axes.titlesize'],
 'fontweight': rcParams['axes.titleweight'],
 'verticalalignment': 'baseline',
 'horizontalalignment': loc}
次要布尔值,默认值:False

是否设置次要刻度标签而不是主要刻度标签。

返回
清单Text

标签。

其他参数
**kwargsText属性。
set_zticks ( ticks , labels = None , * , minor = False , ** kwargs ) [source] #

设置 zaxis 的刻度位置和可选的标签。

如有必要,将扩展 Axis 的视图范围,以便所有给定的刻度都可见。

参数
刻度线列表

刻度位置列表。轴Locator被替换为 FixedLocator

一些刻度格式化程序不会标记任意刻度位置;例如,默认情况下,日志格式化程序仅标记十年刻度。Axis.set_major_formatter在这种情况下,您可以使用或自己提供格式化 标签在轴上显式设置格式化程序。

str的标签列表,可选

刻度标签列表。如果未设置,则使用轴刻度生成标签Formatter

次要布尔值,默认值:False

如果False,设置主要刻度;如果True, 次要刻度。

**kwargs

Text标签的属性。这些只有在您传递标签时才会生效。在其他情况下,请使用tick_params.

笔记

视图限制的强制扩展是一种有意的设计选择,以防止出现不可见的勾号。如果您需要其他限制,则应在设置刻度后明确设置限制。

sharez (其他) [来源] #

与其他人共享 z 轴。

这相当于sharex=other在构建 Axes 时传递,如果 z 轴已经与另一个 Axes 共享,则不能使用。

x y z * linefmt = ' C0-' 、 markerfmt = 'C0o' basefmt = 'C3-'底部= 0标签=方向= 'z'数据=[来源] #

创建 3D 茎图。

茎图绘制垂直于基线的线,并在头部放置标记。默认情况下,基线由xy定义,茎从底部垂直绘制到z

参数
x, y, z类数组

茎头的位置。茎沿从底部基线(在 方向坐标中)到头部的方向方向绘制。默认情况下,xy 位置用于基线,z用于头部位置,但这可以通过方向更改。

linefmt str,默认值:'C0-'

定义垂直线属性的字符串。通常,这将是一种颜色或一种颜色和一种线条样式:

特点

线型

'-'

实线

'--'

虚线

'-.'

点划线

':'

虚线

注意:虽然在技术上可以指定除颜色或颜色和线型以外的有效格式(例如“rx”或“-.”),但这超出了方法的意图,很可能不会产生合理的绘图。

markerfmt str,默认值:'C0o'

一个字符串,用于定义词干头部标记的属性。

basefmt str,默认值:'C3-'

定义基线属性的格式字符串。

底部浮动,默认值:0

基线的位置,以方向坐标为单位。

标签str,默认值:无

用于图例中的词干的标签。

方向{'x', 'y', 'z'},默认值:'z'

绘制茎的方向。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

返回
StemContainer

可以将容器视为元组(markerlinestemlinesbaseline

例子

源代码png

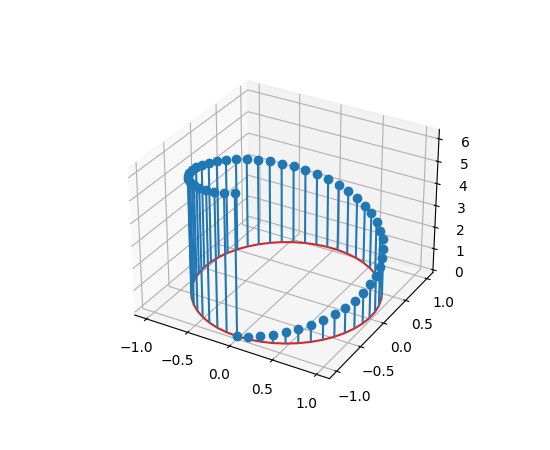

../../_images/stem3d_demo_00_00.png

PNG

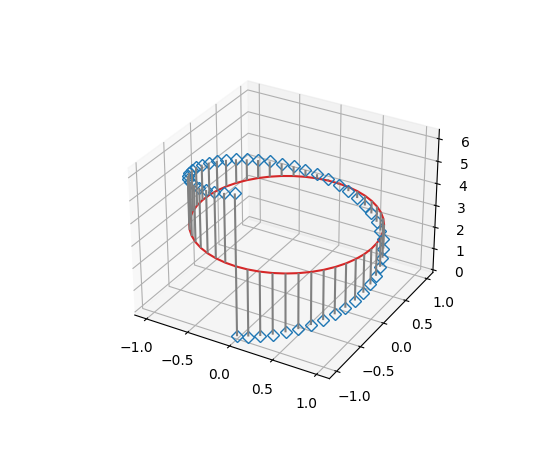

../../_images/stem3d_demo_01_00.png

PNG

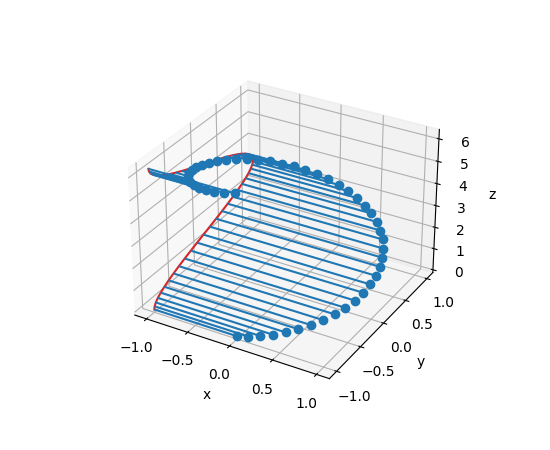

../../_images/stem3d_demo_02_00.png
stem3D ( x , y , z , * , linefmt = ' C0-' , markerfmt = 'C0o' , basefmt = 'C3-' ,底部= 0 , label = None ,方向= 'z' , data = None ) [来源] #

创建 3D 茎图。

茎图绘制垂直于基线的线,并在头部放置标记。默认情况下,基线由xy定义,茎从底部垂直绘制到z

参数
x, y, z类数组

茎头的位置。茎沿从底部基线(在 方向坐标中)到头部的方向方向绘制。默认情况下,xy 位置用于基线,z用于头部位置,但这可以通过方向更改。

linefmt str,默认值:'C0-'

定义垂直线属性的字符串。通常,这将是一种颜色或一种颜色和一种线条样式:

特点

线型

'-'

实线

'--'

虚线

'-.'

点划线

':'

虚线

注意:虽然在技术上可以指定除颜色或颜色和线型以外的有效格式(例如“rx”或“-.”),但这超出了方法的意图,很可能不会产生合理的绘图。

markerfmt str,默认值:'C0o'

一个字符串,用于定义词干头部标记的属性。

basefmt str,默认值:'C3-'

定义基线属性的格式字符串。

底部浮动,默认值:0

基线的位置,以方向坐标为单位。

标签str,默认值:无

用于图例中的词干的标签。

方向{'x', 'y', 'z'},默认值:'z'

绘制茎的方向。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

返回
StemContainer

可以将容器视为元组(markerlinestemlinesbaseline

例子

源代码png

../../_images/stem3d_demo_00_00.png

PNG

../../_images/stem3d_demo_01_00.png

PNG

../../_images/stem3d_demo_02_00.png
text ( x , y , z , s , zdir = None , ** kwargs ) [来源] #

在绘图中添加文本。kwargs 将被传递给 Axes.text,除了zdir关键字,它将方向设置为 z 方向。

text2D ( x , y , s , fontdict = None , ** kwargs ) [来源] #

将文本添加到轴。

将文本s添加到数据坐标中xy位置的 Axes 中。

参数
x, y浮动

放置文本的位置。默认情况下,这是在数据坐标中。可以使用 transform参数更改坐标系。

字符串_

文本。

fontdict字典,默认值:无

用于覆盖默认文本属性的字典。如果 fontdict 为 None,则默认值由 确定rcParams

返回
Text

创建的Text实例。

其他参数
**kwargsText属性。

其他杂项文本参数。

财产

描述

agg_filter

一个过滤器函数,它接受一个 (m, n, 3) 浮点数组和一个 dpi 值,并返回一个 (m, n, 3) 数组和距图像左下角的两个偏移量

alpha

标量或无

animated

布尔

backgroundcolor

颜色

bbox

具有属性的字典patches.FancyBboxPatch

clip_box

未知

clip_on

未知

clip_path

未知

color或 c

颜色

figure

Figure

fontfamily或家人

{FONTNAME, 'serif', 'sans-serif', 'cursive', 'fantasy', 'monospace'}

fontproperties或字体或字体属性

font_manager.FontPropertiesstrpathlib.Path

fontsize或尺寸

浮动或{'xx-small'、'x-small'、'small'、'medium'、'large'、'x-large'、'xx-large'}

fontstretch或拉伸

{0-1000 范围内的数值,'超压缩','超压缩','压缩','半压缩','普通','半扩展','扩展','超扩展', '超膨胀'}

fontstyle或风格

{'正常','斜体','斜体'}

fontvariant或变体

{'正常', '小型大写字母'}

fontweight或重量

{0-1000 范围内的数值, 'ultralight', 'light', 'normal', 'regular', 'book', 'medium', 'roman', 'semibold', 'demibold', 'demi', '粗体','重','超粗体','黑色'}

gid

字符串

horizontalalignment或哈

{'左','中心','右'}

in_layout

布尔

label

目的

linespacing

浮动(字体大小的倍数)

math_fontfamily

字符串

mouseover

布尔

multialignment或马

{'左','右','中心'}

parse_math

布尔

path_effects

AbstractPathEffect

picker

None 或 bool 或 float 或可调用

position

(浮动,浮动)

rasterized

布尔

rotation

浮动或{'垂直','水平'}

rotation_mode

{无,'默认','锚点'}

sketch_params

(比例:浮动,长度:浮动,随机性:浮动)

snap

布尔或无

text

目的

transform

Transform

transform_rotates_text

布尔

url

字符串

usetex

布尔或无

verticalalignment或 va

{'bottom', 'baseline', 'center', 'center_baseline', 'top'}

visible

布尔

wrap

布尔

x

漂浮

y

漂浮

zorder

漂浮

例子

单个关键字参数可用于覆盖任何给定参数:

>>> text(x, y, s, fontsize=12)

默认转换指定文本在数据坐标中,或者,您可以在轴坐标中指定文本((0, 0) 是左下角, (1, 1) 是右上角)。下面的示例将文本放置在轴的中心:

>>> text(0.5, 0.5, 'matplotlib', horizontalalignment='center',
...      verticalalignment='center', transform=ax.transAxes)

您可以使用关键字bbox在文本实例周围放置一个矩形框(例如,设置背景颜色) 。bbox是一个Rectangle 属性字典。例如:

>>> text(x, y, s, bbox=dict(facecolor='red', alpha=0.5))
text3D ( x , y , z , s , zdir = None , ** kwargs ) [来源] #

在绘图中添加文本。kwargs 将被传递给 Axes.text,除了zdir关键字,它将方向设置为 z 方向。

tick_params ( axis = 'both' , ** kwargs ) [来源] #

更改刻度和刻度标签外观的便捷方法。

有关Axes.tick_params完整文档,请参阅。因为此功能适用于 3D 轴,所以也可以将设置为“z”,将设置 为“两者”会自动缩放所有三个轴。

此外,由于 Axes3D 对象的绘制方式与常规 2D 轴的绘制方式非常不同,因此其中一些设置的含义可能不明确。为简单起见,“z”轴将像“y”轴一样接受设置。

笔记

Axes3D 当前忽略其中一些设置。

tricontour ( * args , extend3d = False , stride = 5 , zdir = 'z' , offset = None , data = None , ** kwargs ) [来源] #

创建 3D 等高线图。

笔记

由于 3D PolyCollection 渲染中的长期错误,此方法当前会产生不正确的输出。

参数
X、Y、Z类阵列

输入数据。查看Axes.tricontour支持的数据形状。

extend3d布尔值,默认值:False

是否在 3D 中扩展轮廓。

步幅_

扩展轮廓的步长。

zdir {'x', 'y', 'z'},默认值:'z'

使用方向。

偏移浮动,可选

如果指定,则在垂直于 zdir 的平面中绘制此位置的等高线投影。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

*args, **kwargs

其他参数被转发到matplotlib.axes.Axes.tricontour.

返回
matplotlib.tri.tricontour.TriContourSet
tricontourf ( * args , zdir = 'z' , offset = None , data = None , ** kwargs ) [source] #

创建一个 3D 填充等值线图。

笔记

由于 3D PolyCollection 渲染中的长期错误,此方法当前会产生不正确的输出。

参数
X、Y、Z类阵列

输入数据。查看Axes.tricontourf支持的数据形状。

zdir {'x', 'y', 'z'},默认值:'z'

使用方向。

偏移浮动,可选

如果指定,则在垂直于 zdir 的平面中绘制此位置的等高线投影。

数据可索引对象,可选

如果给定,所有参数也接受一个字符串s,它被解释为data[s](除非这引发异常)。

*args, **kwargs

其他参数被转发到 matplotlib.axes.Axes.tricontourf.

返回
matplotlib.tri.tricontour.TriContourSet
tunit_cube ( vals = None , M = None ) [来源] #
tunit_edges ( vals = None , M = None ) [来源] #
unit_cube ( vals = None ) [来源] #
update_datalim ( xys , ** kwargs ) [来源] #

扩展dataLimBbox 以包含给定的点。

如果当前没有设置数据,Bbox 将忽略其限制并将边界设置为 xydata ( xys ) 的边界。否则,它将计算其当前数据和 xys中数据的并集范围。

参数
xys二维数组

要包含在数据限制 Bbox 中的点。这可以是 (x, y) 元组的列表或 Nx2 数组。

updatex, updatey bool, 默认: True

是否更新 x/y 限制。

view_init ( elev = None , azim = None , roll = None , vertical_axis = 'z' ) [来源] #

以度(不是弧度)为单位设置轴的仰角和方位角。

这可用于以编程方式旋转轴。

为了看起来垂直于主平面,可以使用以下仰角和方位角。0、90、180 或 270 度的滚动角将旋转这些视图,同时保持轴成直角。

查看平面

电梯

阿齐姆

XY

90

-90

XZ

0

-90

YZ

0

0

-XY

-90

90

-XZ

0

90

-YZ

0

180

参数
高度浮动,默认值:无

以度为单位的仰角使相机在垂直轴穿过的平面上方旋转,正角对应于该平面上方的位置。例如,使用默认垂直轴“z”,仰角定义了 xy 平面上方相机位置的角度。Axes3D 如果为 None,则使用构造函数中指定的初始值。

azim浮动,默认值:无

以度为单位的方位角使相机围绕垂直轴旋转,正角对应于右手旋转。例如,在默认垂直轴“z”的情况下,正方位角使相机围绕原点从其沿 +x 轴的位置向 +y 轴旋转。Axes3D 如果为 None,则使用构造函数中指定的初始值。

滚动浮动,默认:无

以度为单位的滚动角使相机围绕观察轴旋转。正角度使相机顺时针旋转,导致场景逆时针旋转。Axes3D 如果为 None,则使用构造函数中指定的初始值。

垂直轴{“z”,“x”,“y”},默认值:“z”

要垂直对齐的轴。azim围绕该轴旋转。

体素( [ x , y , z , ] / ,填充, facecolors=None , edgecolors=None , **kwargs ) [来源] #

绘制一组填充体素

所有体素在轴上绘制为 1x1x1 立方体, 其下角位于原点。不绘制被遮挡的面。filled[0, 0, 0]

参数
填充3D np.array of bool

一个 3D 值数组,真实值指示要填充的体素

x, y, z 3D np.array,可选

体素角的坐标。这应该广播到一个在每个维度上都比填充的形状大一个的形状 。这些可用于绘制非立方体素。

如果未指定,则默认沿每个轴递增整数,如indices(). 如/函数签名中的 所示,这些参数只能按位置传递。

facecolors, edgecolors 类数组,可选

绘制体素的面和边缘的颜色。只能作为关键字参数传递。这些参数可以是:

  • 单个颜色值,为所有体素着色相同的颜色。这可以是字符串,也可以是一维 rgb/rgba 数组

  • None,默认值,面使用单一颜色,边缘使用默认样式。

  • 颜色名称的 3D ndarray,每个项目都是相应体素的颜色。大小必须与体素匹配。

  • rgb/rgba 数据的 4D ndarray,组件沿最后一个轴。

阴影布尔值,默认值:True

是否对 facecolors 进行着色。指定cmap时,始终禁用着色 。

光源LightSource

shade为 True 时使用的光源。

**kwargs

要传递给 Poly3DCollection.

返回
面对字典

由坐标索引的字典,其中是 为体素绘制的面中的 一个。如果没有为给定体素绘制任何面,或者是因为它没有被要求绘制,或者它被完全遮挡,那么.faces[i, j, k]Poly3DCollectionfilled[i, j, k](i, j, k) not in faces

例子

源代码png

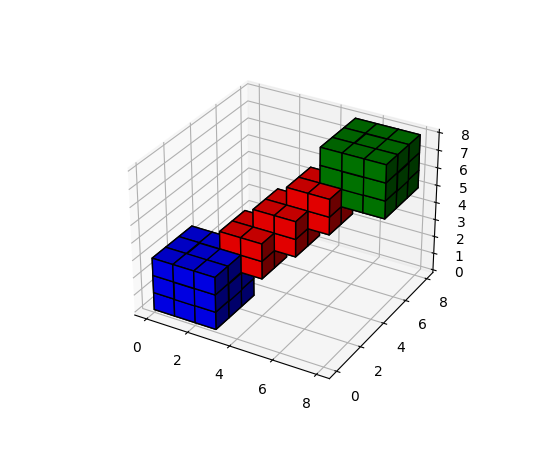

../../_images/voxels.png

源代码png

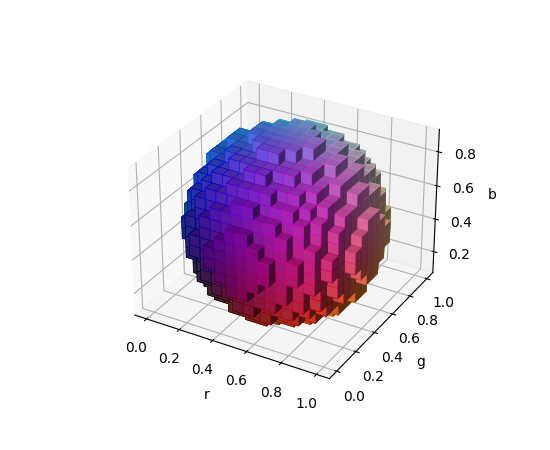

../../_images/voxels_rgb.png

源代码png

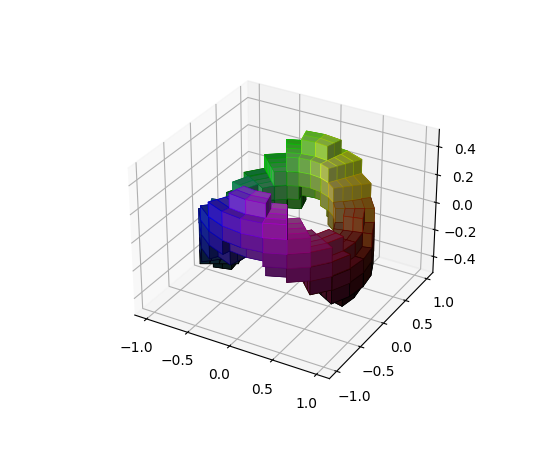

../../_images/voxels_torus.png

源代码png

../../_images/voxels_numpy_logo.png
属性 w_xaxis [来源] #
属性 w_yaxis [来源] #
属性 w_zaxis [来源] #
zaxis_date ( tz = None ) [来源] #

设置轴刻度和标签以将沿 z 轴的数据视为日期。

参数
tz str 或datetime.tzinfo, 默认值: rcParams["timezone"](默认值: 'UTC')

用于创建日期标签的时区。

笔记

此功能仅用于完整性,但 3D 轴不支持刻度日期,因此可能无法按预期工作。

zaxis_inverted ( ) [来源] #

如果 z 轴反转,则返回 True。
