matplotlib.sankey

使用 Matplotlib 创建桑基图的模块。

类 matplotlib.sankey。Sankey ( ax = None , scale = 1.0 , unit = '' , format = '%G' , gap = 0.25 , radius = 0.1 , Shoulder = 0.03 , offset = 0.15 , head_angle = 100 , margin = 0.4 , tolerance = 1e- 06 , ** kwargs )

基地：object

桑基图。

桑基图是一种特定类型的流程图，其中箭头的宽度与流量成比例。它们通常用于可视化流程之间的能源或材料或成本转移。 维基百科（2011 年 6 月 1 日）

创建一个新的 Sankey 实例。

下面列出的可选参数适用于所有子程序框图，以便保持一致的对齐和格式。

为了绘制一个复杂的桑基图， Sankey通过调用它来创建一个不带任何 kwargs 的实例：

sankey = Sankey()

然后添加简单的 Sankey 子图：

sankey.add() # 1
sankey.add() # 2
#...
sankey.add() # n

最后，创建完整的图表：

sankey.finish()

或者，相反，只需菊花链式调用这些调用：

Sankey().add().add...  .add().finish()

其他参数：

斧头Axes

应在其上绘制数据的轴。如果未提供ax，则将创建新的 Axes。

刻度浮动

流量的比例因子。缩放路径的宽度以保持正确的布局。相同的比例适用于所有子程序框图。应选择该值，使得比例与输入总和的乘积约为 1.0（比例与输出总和的乘积约为 -1.0）。

单位字符串

与流量相关的物理单位。如果单位 为无，则不标记任何数量。

格式str 或可调用

一个 Python 数字格式字符串或可调用的，用于用它们的数量来标记流（即，数字乘以一个单位，其中单位是给定的）。如果给出格式字符串，则标签将为 . 如果给定了可调用对象，它将作为参数调用。format % quantityquantity

间隙浮动

进入/脱离顶部或底部的路径之间的空间。

半径浮动

垂直路径的内半径。

肩浮式

输出箭头的肩部大小。

偏移浮动

文本偏移（从箭头的倾角或尖端）。

head_angle浮点数

箭头的角度，以度为单位（和尾部角度的负数）。

边距浮动

Sankey 轮廓与绘图区域边缘之间的最小间距。

公差浮动

流量总和大小的可接受最大值。连接流之和的大小不能大于 容差。

**kwargs

任何其他关键字参数都将传递给add()，这将创建第一个子图。

也可以看看

Sankey.add

Sankey.finish

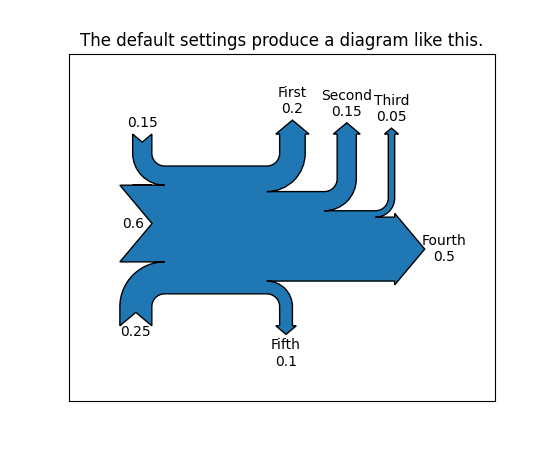

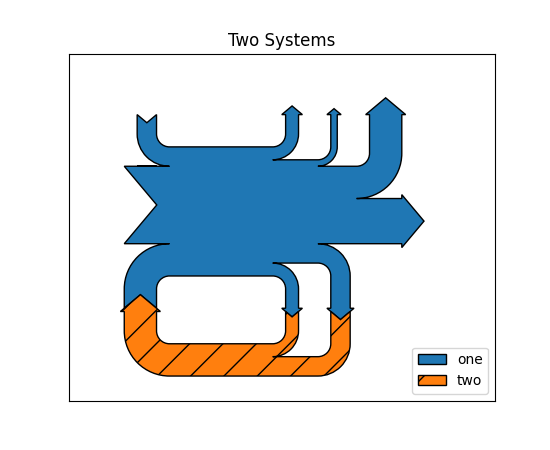

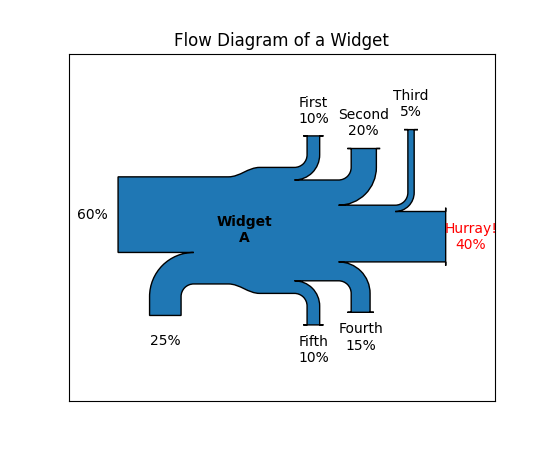

例子

（源代码）

( PNG )

( PNG )

( PNG )

添加（补丁标签= ''，流=无，方向=无，标签= ''，主干长度= 1.0，路径长度= 0.25，先验=无，连接= （ 0，0），旋转= 0， ** kwargs）

添加一个简单的桑基图，其中包含同一层次级别的流。

参数：

补丁标签str

标签放置在图表的中心。请注意，label（不是patchlabel）可以作为关键字参数传递以在图例中创建条目。

浮动的流列表

流量值数组。按照惯例，输入为正，输出为负。

流按其在流中的索引顺序从内向外沿图表顶部放置。它们从上到下沿着图表的两侧放置，从外到内沿着底部放置。

如果输入和输出的总和不为零，则差异将显示为沿树干顶部和底部边缘的三次贝塞尔曲线。

{-1, 0, 1} 的方向列表

流的方向列表（或用于所有流的单个方向）。有效值为 0（从左侧输入，从右侧输出）、1（从顶部到顶部）或 -1（从底部到底部）。

（str 或 None）的标签列表

流的标签列表（或用于所有流的单个标签）。每个标签可以是None（无标签），也可以是标签字符串。如果条目是（可能为空）字符串，则相应流的数量将显示在字符串下方。但是，如果主图的单位是无，那么无论此参数的值如何，都不会显示数量。

树干长度浮动

输入和输出组的基数之间的长度（以数据空间为单位）。

浮点数的路径长度列表

插入前或分离后垂直箭头的长度列表。如果给定一个值，那么它将应用于顶部和底部的第一个（内部）路径，并且所有其他箭头的长度将相应地调整。路径长度 不适用于水平输入和输出。

先验整数

此图应连接到的先前图的索引。

连接（整数，整数）

一个 (prior, this) 元组索引先前图的流程和应该连接的该图的流程。如果这是第一个图或先验是None，则connect将被忽略。

旋转浮子

图表的旋转角度，以度为单位。方向参数的解释将相应地旋转（例如，如果 旋转== 90，则方向条目 1 表示向/从左侧）。如果此图连接到现有图（使用先验和连接） ，则忽略旋转。

返回：

桑基

当前Sankey实例。

其他参数：

**kwargs

附加关键字参数集matplotlib.patches.PathPatch 属性，如下所列。例如，一个人可能想要使用 fill=Falseor 。label="A legend entry"

财产	描述
agg_filter	一个过滤器函数，它接受一个 (m, n, 3) 浮点数组和一个 dpi 值，并返回一个 (m, n, 3) 数组和距图像左下角的两个偏移量
alpha	未知
animated	布尔
antialiased或aa	布尔或无
capstyle	CapStyle或 {'butt', 'projecting', 'round'}
clip_box	Bbox
clip_on	布尔
clip_path	补丁或（路径，变换）或无
color	颜色
edgecolor或 ec	颜色或无
facecolor或 fc	颜色或无
figure	Figure
fill	布尔
gid	字符串
hatch	{'/'、'\'、'|'、'-'、'+'、'x'、'o'、'O'、'.'、'*'}
in_layout	布尔
joinstyle	JoinStyle或 {'miter', 'round', 'bevel'}
label	目的
linestyle或 ls	{'-', '--', '-.', ':', '', (offset, on-off-seq), ...}
linewidth或 lw	浮动或无
mouseover	布尔
path_effects	AbstractPathEffect
picker	None 或 bool 或 float 或可调用
rasterized	布尔
sketch_params	（比例：浮动，长度：浮动，随机性：浮动）
snap	布尔或无
transform	Transform
url	字符串
visible	布尔
zorder	漂浮

也可以看看

Sankey.finish

完成( )

调整轴并返回有关 Sankey 子图的信息列表。

返回值是用以下字段表示的子图列表：

场地	描述
修补	桑基大纲（ 的一个实例 PathPatch）
流动	流量值（输入为正，输出为负）
角度	箭头的角度列表 [deg/90] 例如，如果图表没有旋转，顶侧的输入将具有 3 (DOWN) 的角度，而顶侧的输出将具有1（上）。如果流已被跳过（因为它的大小小于容差），那么它的角度将为None。
提示	数组，其中每一行是一个 [x, y] 对，指示流动路径的尖端（或“倾角” ）的Sankey位置提示将位于图表的中心。
文本	Text图表标签的实例
文本	Text流标签的实例列表

也可以看看

Sankey.add
