matplotlib.pyplot.subplot_mosaic #

matplotlib.pyplot。subplot_mosaic (马赛克, * , sharex = False , sharey = False , width_ratios = None , height_ratios = None , empty_sentinel = '.' , subplot_kw = None , gridspec_kw = None , ** fig_kw ) [来源] #

基于 ASCII 艺术或嵌套列表构建轴布局。

这是一个可视化构建复杂 GridSpec 布局的辅助函数。

笔记

此 API 是临时的,将来可能会根据早期用户反馈进行修订。

有关示例和完整 API 文档,请参阅复杂和语义图形组合

参数
{hashable or nested} 或 str 列表的镶嵌列表

您希望如何排列轴的视觉布局,标记为字符串。例如

x = [['A panel', 'A panel', 'edge'],
     ['C panel', '.',       'edge']]

产生 4 个轴:

  • 'A panel' 高 1 行并跨越前两列

  • 'edge' 高 2 行,位于右边缘

  • 'C 面板' 位于左下角 1 行 1 列宽

  • 底部中心的 1 行 1 列宽的空白区域

布局中的任何条目都可以是相同形式的列表列表,以创建嵌套布局。

如果输入是一个str,那么它必须是形式

'''
AAE
C.E
'''

其中每个字符是一列,每一行是一行。这仅允许单个字符轴标签并且不允许嵌套但非常简洁。

sharex,sharey bool,默认值:False

如果为 True,则 x 轴 ( sharex ) 或 y 轴 ( sharey ) 将在所有子图中共享。在这种情况下,刻度标签可见性和轴单位的行为与 for 相同subplots。如果为 False,则每个子图的 x 轴或 y 轴将是独立的。

width_ratios 类似数组的长度ncols,可选

定义列的相对宽度。每列的相对宽度为. 如果没有给出,所有列将具有相同的宽度。方便。width_ratios[i] / sum(width_ratios)gridspec_kw={'width_ratios': [...]}

长度为nrows的height_ratios数组,可选

定义行的相对高度。每行的相对高度为. 如果没有给出,所有行将具有相同的高度。方便。height_ratios[i] / sum(height_ratios)gridspec_kw={'height_ratios': [...]}

empty_sentinel对象,可选

布局中的条目表示“将此空间留空”。默认为'.'. 请注意,如果layout是一个字符串,则会对其进行处理 inspect.cleandoc以删除前导空白,这可能会干扰使用空白作为空标记。

subplot_kw字典,可选

带有传递给Figure.add_subplot用于创建每个子图的调用的关键字的字典。

gridspec_kw字典,可选

带有关键字的字典传递给GridSpec用于创建放置子图的网格的构造函数。

**fig_kw

所有其他关键字参数都传递给 pyplot.figure调用。

返回
Figure

新的身影

dict [标签,轴]

将标签映射到 Axes 对象的字典。轴的顺序是它们在整个布局中的位置从左到右和从上到下。

使用#的示例matplotlib.pyplot.subplot_mosaic

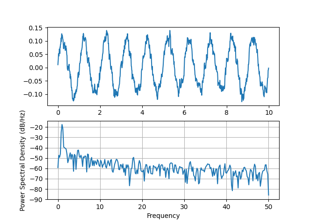

Psd 演示

Psd 演示

Psd 演示

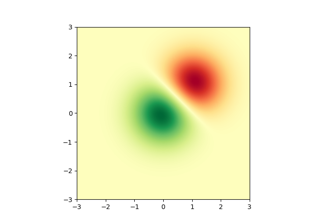

图片演示

图片演示

图片演示

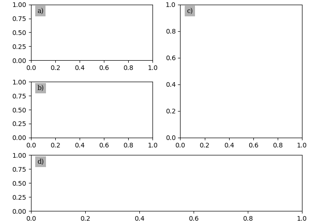

标记子图

标记子图

标记子图

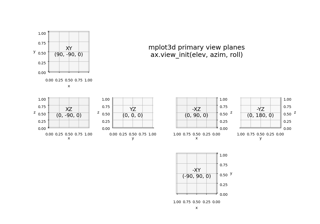

主要 3D 视图平面

主要 3D 视图平面

主要 3D 视图平面
快速入门指南

快速入门指南

快速入门指南
图例指南

图例指南

图例指南

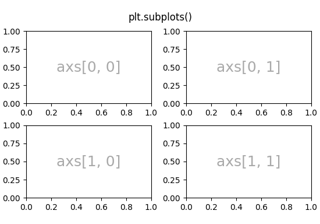

在图中排列多个轴
