图像切片查看器#

滚动浏览 3D 阵列的 2D 图像切片。

笔记

这个例子练习了 Matplotlib 的交互能力,这不会出现在静态文档中。请在您的机器上运行此代码以查看交互性。

您可以复制和粘贴单个部分,或使用页面底部的链接下载整个示例。

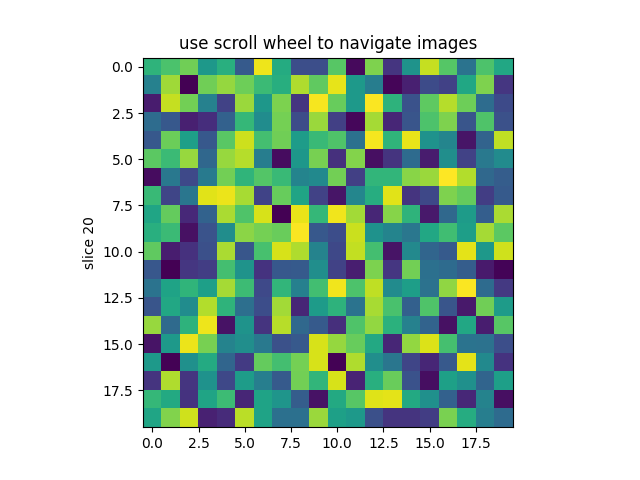

使用滚轮导航图像
import numpy as np
import matplotlib.pyplot as plt


# Fixing random state for reproducibility
np.random.seed(19680801)


class IndexTracker:
    def __init__(self, ax, X):
        self.ax = ax
        ax.set_title('use scroll wheel to navigate images')

        self.X = X
        rows, cols, self.slices = X.shape
        self.ind = self.slices//2

        self.im = ax.imshow(self.X[:, :, self.ind])
        self.update()

    def on_scroll(self, event):
        print("%s %s" % (event.button, event.step))
        if event.button == 'up':
            self.ind = (self.ind + 1) % self.slices
        else:
            self.ind = (self.ind - 1) % self.slices
        self.update()

    def update(self):
        self.im.set_data(self.X[:, :, self.ind])
        self.ax.set_ylabel('slice %s' % self.ind)
        self.im.axes.figure.canvas.draw()


fig, ax = plt.subplots(1, 1)

X = np.random.rand(20, 20, 40)

tracker = IndexTracker(ax, X)


fig.canvas.mpl_connect('scroll_event', tracker.on_scroll)
plt.show()
