颜色映射规范化 SymLogNorm

演示使用 norm 以非线性方式将颜色图映射到数据上。

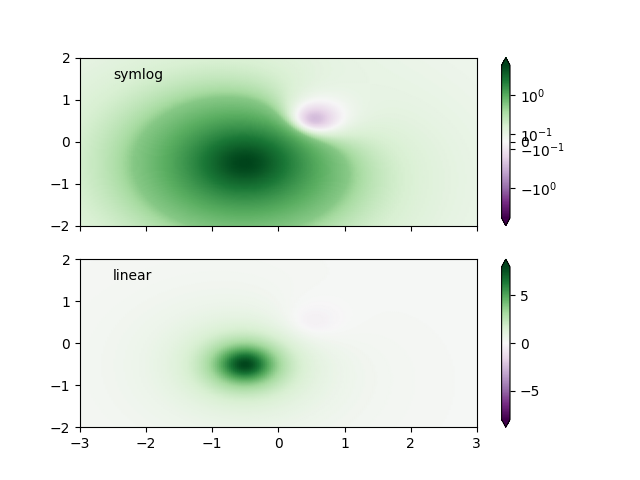

由两个驼峰组成的合成数据集，一负一正，正波振幅为 8 倍。线性地，负驼峰几乎看不见，很难看到其轮廓的任何细节。对数比例适用于正值和负值，更容易看到每个驼峰的形状。

见SymLogNorm。

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.colors as colors


def rbf(x, y):
    return 1.0 / (1 + 5 * ((x ** 2) + (y ** 2)))

N = 200
gain = 8
X, Y = np.mgrid[-3:3:complex(0, N), -2:2:complex(0, N)]
Z1 = rbf(X + 0.5, Y + 0.5)
Z2 = rbf(X - 0.5, Y - 0.5)
Z = gain * Z1 - Z2

shadeopts = {'cmap': 'PRGn', 'shading': 'gouraud'}
colormap = 'PRGn'
lnrwidth = 0.5

fig, ax = plt.subplots(2, 1, sharex=True, sharey=True)

pcm = ax[0].pcolormesh(X, Y, Z,
                       norm=colors.SymLogNorm(linthresh=lnrwidth, linscale=1,
                                              vmin=-gain, vmax=gain, base=10),
                       **shadeopts)
fig.colorbar(pcm, ax=ax[0], extend='both')
ax[0].text(-2.5, 1.5, 'symlog')

pcm = ax[1].pcolormesh(X, Y, Z, vmin=-gain, vmax=gain,
                       **shadeopts)
fig.colorbar(pcm, ax=ax[1], extend='both')
ax[1].text(-2.5, 1.5, 'linear')

Text(-2.5, 1.5, 'linear')

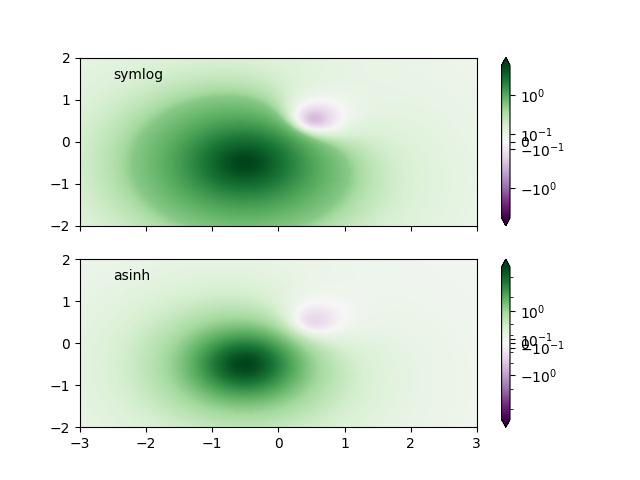

为了找到任何特定数据集的最佳可视化，可能需要尝试多种不同的色标。除了SymLogNorm缩放之外，还有使用AsinhNorm（实验）的选项，它在应用于数据值“Z”的变换的线性和对数区域之间具有更平滑的过渡。在下图中，尽管数据集本身没有明显的特征，但仍有可能在每个驼峰周围看到类似轮廓的伪影。缩放显示每个驼峰的asinh阴影更平滑。

fig, ax = plt.subplots(2, 1, sharex=True, sharey=True)

pcm = ax[0].pcolormesh(X, Y, Z,
                       norm=colors.SymLogNorm(linthresh=lnrwidth, linscale=1,
                                              vmin=-gain, vmax=gain, base=10),
                       **shadeopts)
fig.colorbar(pcm, ax=ax[0], extend='both')
ax[0].text(-2.5, 1.5, 'symlog')

pcm = ax[1].pcolormesh(X, Y, Z,
                       norm=colors.AsinhNorm(linear_width=lnrwidth,
                                             vmin=-gain, vmax=gain),
                       **shadeopts)
fig.colorbar(pcm, ax=ax[1], extend='both')
ax[1].text(-2.5, 1.5, 'asinh')


plt.show()
