pyplot 中管理多个图形

matplotlib.pyplot使用当前图形和当前轴的概念。图形通过传递给 的图形编号来标识figure。给定数字的数字被设置为当前数字。此外，如果不存在具有该编号的图形，则会创建一个新图形。

笔记

我们不鼓励通过隐式 pyplot 界面处理多个图形，因为管理当前图形很麻烦且容易出错。相反，我们建议在 Figure 和 Axes 实例上使用显式方法和调用方法。有关隐式接口和显式接口之间权衡的说明，请参阅Matplotlib 应用程序接口 (API) 。

import matplotlib.pyplot as plt
import numpy as np

t = np.arange(0.0, 2.0, 0.01)
s1 = np.sin(2*np.pi*t)
s2 = np.sin(4*np.pi*t)

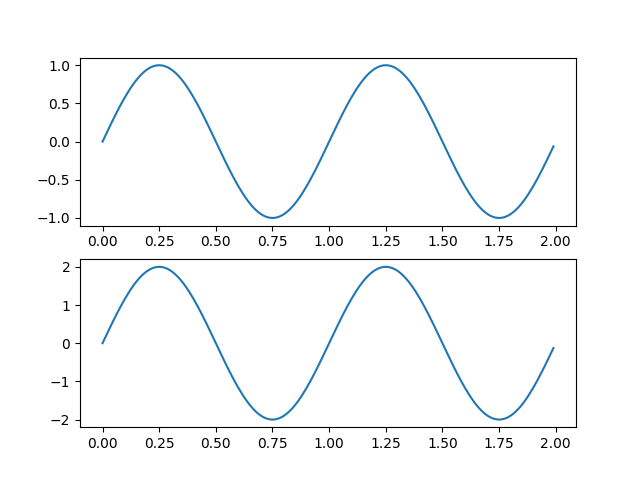

创建图 1

plt.figure(1)
plt.subplot(211)
plt.plot(t, s1)
plt.subplot(212)
plt.plot(t, 2*s1)

[<matplotlib.lines.Line2D object at 0x7f2d00e30a90>]

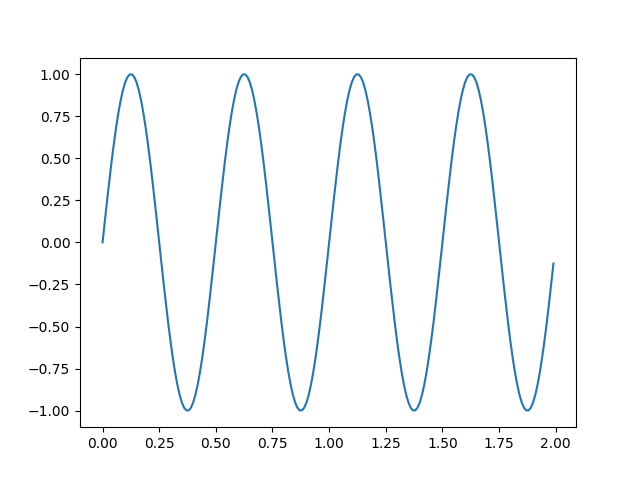

创建图 2

plt.figure(2)
plt.plot(t, s2)

[<matplotlib.lines.Line2D object at 0x7f2cf9dc01f0>]

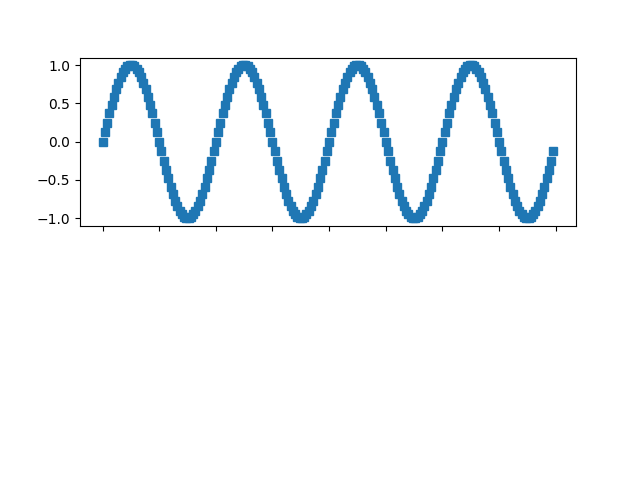

现在切换回图 1 并进行一些更改

plt.figure(1)
plt.subplot(211)
plt.plot(t, s2, 's')
ax = plt.gca()
ax.set_xticklabels([])

plt.show()
