不同尺度的图#

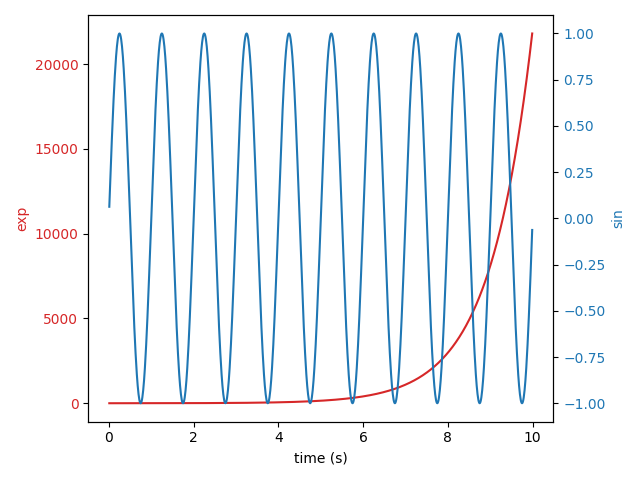

同一轴上的两个图，具有不同的左右比例。

诀窍是使用共享相同x轴的两个不同轴。您可以根据需要使用单独的格式化程序和定位器，因为这两个轴是独立的。matplotlib.ticker

这样的轴是通过调用该Axes.twinx方法生成的。同样， Axes.twiny可用于生成共享y轴但具有不同顶部和底部比例的轴。

import numpy as np
import matplotlib.pyplot as plt

# Create some mock data
t = np.arange(0.01, 10.0, 0.01)
data1 = np.exp(t)
data2 = np.sin(2 * np.pi * t)

fig, ax1 = plt.subplots()

color = 'tab:red'
ax1.set_xlabel('time (s)')
ax1.set_ylabel('exp', color=color)
ax1.plot(t, data1, color=color)
ax1.tick_params(axis='y', labelcolor=color)

ax2 = ax1.twinx()  # instantiate a second axes that shares the same x-axis

color = 'tab:blue'
ax2.set_ylabel('sin', color=color)  # we already handled the x-label with ax1
ax2.plot(t, data2, color=color)
ax2.tick_params(axis='y', labelcolor=color)

fig.tight_layout()  # otherwise the right y-label is slightly clipped
plt.show()

参考

此示例中显示了以下函数、方法、类和模块的使用：
