3D 茎

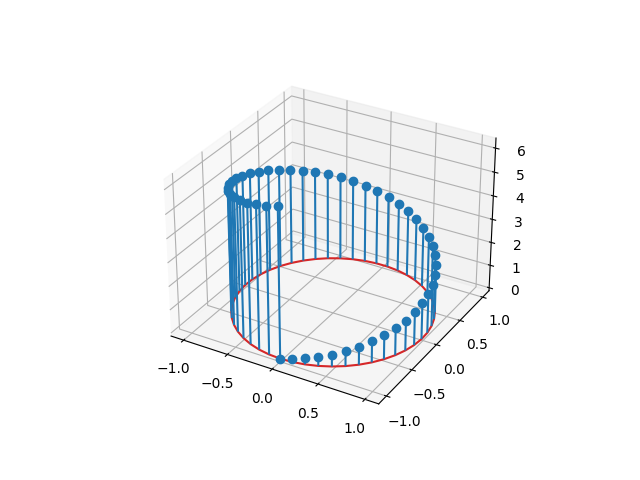

在 3D 中演示茎图，它绘制从基线到z坐标的垂直线，并在尖端放置一个标记。

import matplotlib.pyplot as plt
import numpy as np

theta = np.linspace(0, 2*np.pi)
x = np.cos(theta - np.pi/2)
y = np.sin(theta - np.pi/2)
z = theta

fig, ax = plt.subplots(subplot_kw=dict(projection='3d'))
ax.stem(x, y, z)

plt.show()

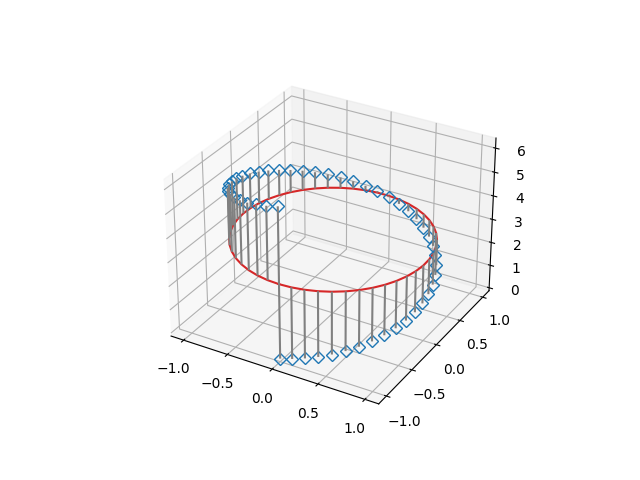

基线的位置可以使用底部进行调整。参数 linefmt、markerfmt和basefmt控制绘图的基本格式属性。但是，与plot并非所有属性都可以通过关键字参数配置相反。对于更高级的控制，请调整返回的线对象stem3D。

fig, ax = plt.subplots(subplot_kw=dict(projection='3d'))
markerline, stemlines, baseline = ax.stem(
    x, y, z, linefmt='grey', markerfmt='D', bottom=np.pi)
markerline.set_markerfacecolor('none')

plt.show()

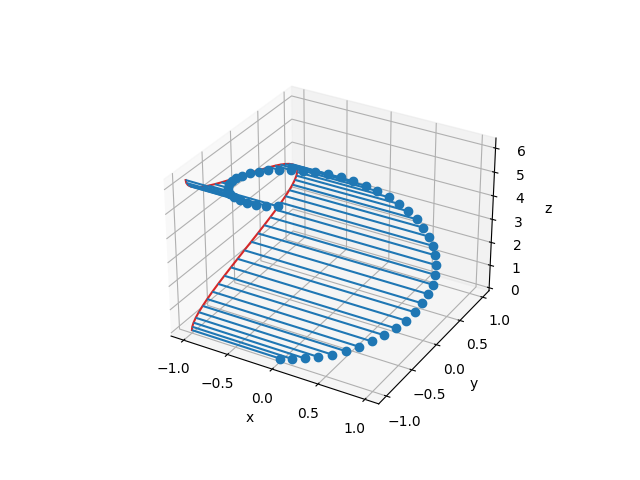

可以使用方向更改茎和基线的方向。这决定了茎从头点向底部基线投射的方向。

例如，通过设置orientation='x'，茎沿x方向投影，基线位于yz平面中。

fig, ax = plt.subplots(subplot_kw=dict(projection='3d'))
markerline, stemlines, baseline = ax.stem(x, y, z, bottom=-1, orientation='x')
ax.set(xlabel='x', ylabel='y', zlabel='z')

plt.show()
