桑基类

通过制作三个基本图表来演示 Sankey 类。

import matplotlib.pyplot as plt

from matplotlib.sankey import Sankey

示例 1——大部分是默认值

这演示了如何通过隐式调用 Sankey.add() 方法并将 finish() 附加到对类的调用来创建简单的图表。

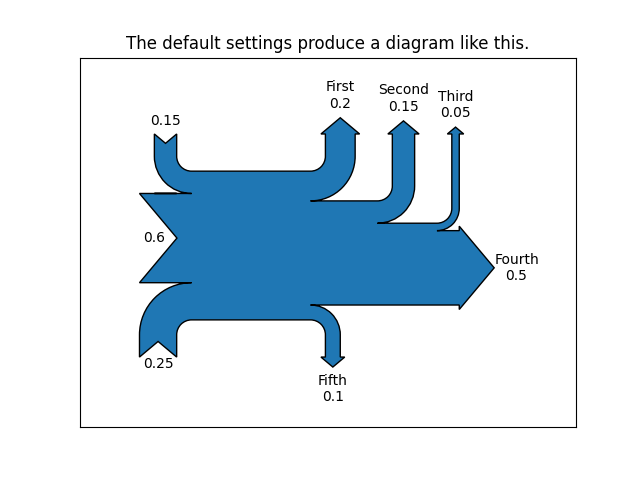

Sankey(flows=[0.25, 0.15, 0.60, -0.20, -0.15, -0.05, -0.50, -0.10],
       labels=['', '', '', 'First', 'Second', 'Third', 'Fourth', 'Fifth'],
       orientations=[-1, 1, 0, 1, 1, 1, 0, -1]).finish()
plt.title("The default settings produce a diagram like this.")

Text(0.5, 1.0, 'The default settings produce a diagram like this.')

注意：

1. 实例化 Sankey() 时未提供轴，因此它们是自动创建的。

2. 由于数据已经标准化，因此不需要 scale 参数。

3. 默认情况下，路径的长度是合理的。

示例 2

这表明：

1. 设置一条路径比其他路径长

2. 在图表中间放置标签

3. 使用 scale 参数来规范化流

4. 将关键字参数隐式传递给 PathPatch()

5. 改变箭头的角度

6. 更改路径尖端与其标签之间的偏移

7. 格式化路径标签和相关单元中的数字

8. 创建地物后更改补丁和标签的外观

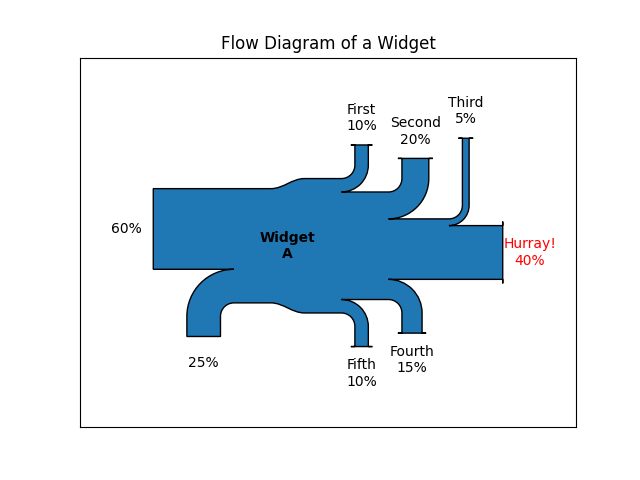

fig = plt.figure()
ax = fig.add_subplot(1, 1, 1, xticks=[], yticks=[],
                     title="Flow Diagram of a Widget")
sankey = Sankey(ax=ax, scale=0.01, offset=0.2, head_angle=180,
                format='%.0f', unit='%')
sankey.add(flows=[25, 0, 60, -10, -20, -5, -15, -10, -40],
           labels=['', '', '', 'First', 'Second', 'Third', 'Fourth',
                   'Fifth', 'Hurray!'],
           orientations=[-1, 1, 0, 1, 1, 1, -1, -1, 0],
           pathlengths=[0.25, 0.25, 0.25, 0.25, 0.25, 0.6, 0.25, 0.25,
                        0.25],
           patchlabel="Widget\nA")  # Arguments to matplotlib.patches.PathPatch
diagrams = sankey.finish()
diagrams[0].texts[-1].set_color('r')
diagrams[0].text.set_fontweight('bold')

注意：

1. 由于流的总和不为零，因此树干的宽度不均匀。matplotlib 日志系统在 DEBUG 级别记录这一点。

2. 第二个流没有出现，因为它的值为零。同样，这是在 DEBUG 级别记录的。

示例 3

这表明：

1. 连接两个系统

2. 关闭数量标签

3. 添加图例

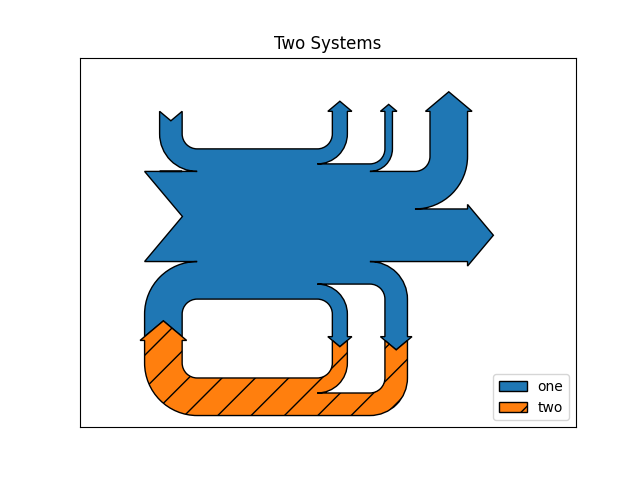

fig = plt.figure()
ax = fig.add_subplot(1, 1, 1, xticks=[], yticks=[], title="Two Systems")
flows = [0.25, 0.15, 0.60, -0.10, -0.05, -0.25, -0.15, -0.10, -0.35]
sankey = Sankey(ax=ax, unit=None)
sankey.add(flows=flows, label='one',
           orientations=[-1, 1, 0, 1, 1, 1, -1, -1, 0])
sankey.add(flows=[-0.25, 0.15, 0.1], label='two',
           orientations=[-1, -1, -1], prior=0, connect=(0, 0))
diagrams = sankey.finish()
diagrams[-1].patch.set_hatch('/')
plt.legend()

<matplotlib.legend.Legend object at 0x7f2cdd75b5e0>

请注意，仅指定了一个连接，但系统形成了一个回路，因为：（1）路径的长度是合理的，（2）流动的方向和顺序是镜像的。

plt.show()

参考

此示例中显示了以下函数、方法、类和模块的使用：

• matplotlib.sankey

• matplotlib.sankey.Sankey

• matplotlib.sankey.Sankey.add

• matplotlib.sankey.Sankey.finish
